레인 유지보수의 유체 역학적 패러다임 전환과 기술적 진화에 관한 연구

---

1.0 서론: 레인 정비의 정밀성에 대한 철학적, 기술적 접근

현대 볼링 산업에서 레인 정비(Lane Maintenance)는 단순히 표면을 청소하고 오일을 바르는 유지보수 작업을 넘어, 스포츠의 공정성과 선수들의 경기력을 결정짓는 가장 핵심적인 변수입니다. 레인 컨디셔너(Lane Conditioner, 이하 오일)가 도포되는 두께, 길이, 그리고 횡방향 및 종방향의 분포(Taper)는 볼링공의 마찰 계수와 입사각에 직접적인 영향을 미치며, 이는 곧 득점 난이도와 직결됩니다. 1980년대 중반까지 레인 정비 기술은 주로 윅(Wick)이나 펠트 패드를 이용한 수동적이고 아날로그적인 방식에 의존했습니다. 이러한 방식은 중력이나 모세관 현상을 이용했기 때문에 기계의 주행 속도, 오일의 점도 변화, 대기 온도, 습도 등 외부 환경 변수에 취약했고, 결과적으로 "보이지 않는 패턴"에 대한 불신을 초래했습니다.

KEGEL사(Kegel LLC)의 창립자 존 데이비스(John Davis)는 "증명할 수 없다면, 하지 말라(Prove it then do it)"라는 철학을 바탕으로 레인 정비의 불확실성을 제거하고자 했습니다. 이러한 철학적 배경에서 탄생한 것이 바로 'Sanction Technology'입니다. 이 기술의 핵심은 오일을 도포하기 전에 그 양을 정확히 계량?(Metering)하고 검증(Verification)할 수 있는 유체 제어 시스템을 구축하는 것이었습니다. 이는 기존의 "도포 후 확인" 방식에서 "확인 후 도포"라는 패러다임의 전환을 의미했습니다.

본 연구는 KEGEL Sanction Technology의 기계적 메커니즘, 유체 역학적 원리, 역사적 진화 과정, 화학적 상호작용, 그리고 경쟁 기술과의 비교 우위를 심층적으로 분석합니다. 특히, 의료용 정밀 펌프 기술이 산업용 레인 정비 장비에 이식된 과정과 그로 인해 파생된 DUO Technology 등의 최신 기술 동향을 포괄적으로 다룹니다. 또한, 현장의 정비 전문가들이 겪는 실제적인 유지보수 이슈와 트러블슈팅 프로토콜을 체계적으로 정리하여, 이론과 실무를 아우르는 종합적인 기술 문서를 제공하는 것을 목적으로 합니다.

---

2.0 유체 계량의 핵심 메커니즘과 엔지니어링

Sanction Technology의 기술적 우위는 오일을 뿌리는 방식이 아니라, 뿌리기 전 단계에서 오일의 부피를 제어하는 방식에서 비롯됩니다. 이를 가능하게 하는 핵심 구성 요소는 유체 계량 펌프(Fluid Metering Pump)와 이를 제어하는 정밀 전자 제어 시스템입니다.



2.1 밸브리스 세라믹 펌프(Valveless Ceramic Pump)의 구조와 원리

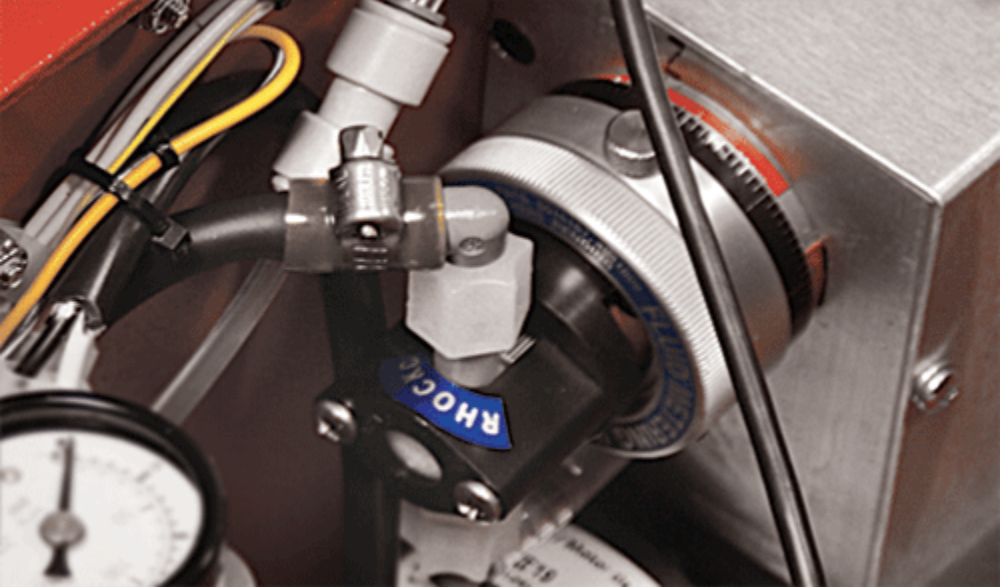

Sanction Technology에 사용되는 펌프는 일반적인 기어 펌프나 다이어프램 펌프가 아닌, Fluid Metering, Inc. (FMI)사의 특허 기술에 기반한 밸브리스 피스톤 펌프(Valveless Piston Pump)입니다. 이 펌프는 원래 병원에서 환자에게 정확한 양의 약물을 투여하기 위해 개발된 것으로, ±1%의 정확도와 수백만 사이클 후에도 ±0.5%의 정밀도를 유지하는 극도의 신뢰성을 제공합니다.



2.1.1 동기화된 회전 및 왕복 운동 (Syncronous Rotation and Reciprocation)

이 펌프의 작동 원리는 매우 독창적입니다. 피스톤은 실린더 라이너 내부에서 단순히 축 방향으로 왕복 운동(Reciprocation)만 하는 것이 아니라, 동시에 회전 운동(Rotation)을 수행합니다.

1. 흡입 행정 (Suction Stroke): 피스톤이 후퇴하면서 실린더 내부 공간이 확장됩니다. 이때 피스톤 끝 부분에 가공된 컷 부분이 펌프 헤드의 흡입구와 정렬되면서, 저장 탱크로부터 오일이 실린더 내부로 유입됩니다.
2. 크로스 오버 (Crossover): 피스톤이 하사점에 도달하면 회전 운동에 의해 피스톤의 컷 부분이 흡입구를 닫고 배출구 쪽으로 향하게 됩니다. 이 과정에서 별도의 체크 밸브가 필요 없으며, 피스톤 자체가 밸브 역할을 수행합니다.
3. 배출 행정 (Discharge Stroke): 피스톤이 전진 하면서 실린더 내부의 오일을 밀어냅니다. 컷 부분이 배출구와 정렬되어 있으므로 정확히 흡입된 양만큼의 오일이 시스템으로 토출됩니다.



2.1.2 세라믹 소재의 열역학적 이점

피스톤과 실린더 라이너는 사파이어와 유사한 경도를 가진 고순도 세라믹으로 제작됩니다. 이는 다음과 같은 엔지니어링적 이점을 제공합니다.

• 치수 안전성: 금속 소재는 기계 작동 중 발생하는 마찰열이나 환경 온도 변화에 따라 팽창하거나 수축하여 미세한 부피 오차를 유발할 수 있습니다. 반면, 세라믹은 열팽창 계수가 극히 낮아 어떠한 온도 조건에서도 일관된 틈새를 유지합니다.
• 화학적 불활성: 레인 컨디셔너는 다양한 화학 첨가제(계면활성제, 점증제 등)를 포함하고 있습니다. 세라믹은 이러한 화학 물질과 반응하지 않아 부식되거나 마모되지 않습니다.
• 유지보수 최소화: 밸브가 없는 구조 덕분에 밸브 막힘 현상이 원천적으로 차단됩니다. 이는 점도가 높은 오일이나 미세 입자가 포함된 최신 컨디셔너(예: Defense-S)를 사용할 때 특히 중요합니다.

---

2.2 잉크젯 프린팅 방식의 정밀 도포 제어

Sanction Technology는 펌프에서 정량된 오일을 레인 표면에 전달하기 위해 잉크젯 프린터와 유사한 '이동식 헤드(Moving Head)' 방식을 채택하고 있습니다.



2.2.1 오일 헤드의 트래버싱 (Traversing)

오일 헤드는 레인의 폭 (약 105.4cm)을 가로질러 좌우로 왕복 이동합니다. 이 헤드는 트랜스퍼 시스템(Transfer Roller 또는 Brush) 위를 지나가며 오일을 분사합니다. 이때 헤드의 이동 속도는 일정하게 유지되며, 엔코더(Encoder)와 근접 센서(Proximity Sensor)가 헤드의 정확한 위치를 실시간으로 PLC(Programmable Logic Controller)에 전달합니다.



2.2.2 펄스 폭 변조와 유량 제어

사용자가 입력한 오일 패턴 데이터에 따라 PLC는 특정 보드(Borad #1 ~ #39) 위치에서 솔레노이트 밸브를 개방합니다. 펌프는 지속적으로 오일을 공급하고 있으며, 밸브가 열리는 시간(Pulse Width)과 펌프의 회전수(RPM)를 조합하여 마이크로리터(microliter) 단위의 오일 스트림을 생성합니다.

• 가변 오일 스트림 (Variable Microliter Streams): 초기 모델은 고정된 양을 분사했으나, 최신 FLEX 모델 등은 터치스크린을 통해 부하(Load)별로 스트림의 양을 조절할 수 있습니다. 이는 레인의 마모 상태나 토포그래피(Topography)에 따라 미세 조정을 가능하게 합니다.



2.3 볼륨 검증 시스템 (Volume Verification System)

Sanction Technology의 가장 독보적인 기능은 'Volume Verification'입니다. 대부분의 경쟁 기계에는 오일이 얼마나 소모되었는지 사후에 추정할 뿐이지만, KEGEL 기계는 작업 전 캘리브레이션 모드를 통해 실제 토출량을 눈으로 확인할 수 있습니다.

• 절차: 작업자가 'Volume Test'를 실행하면, 기계는 정해진 시간 동안 펌프를 작동시켜 오일을 메스실린더(Graduated Cylinder)로 배출합니다. 작업자는 이 양을 측정하여 기계 설정값과 비교하고, 필요시 펌프의 스트로크(Stroke) 길이나 모터 속도를 조정하여 ±1% 이내의 오차로 보정할 수 있습니다. 이 과정은 레인정비의 신뢰성을 담보하는 가장 중요한 절차입니다.

---

3. 기술의 역사적 진화: 1세대에서 DUO Technology까지

KEGEL의 기술 발전사는 단순히 기계 성능의 향상이 아니라, 볼링이라는 스포츠의 환경 변화에 대응해온 역사입니다. 1980년대 후반부터 현재까지 Sanction Technology는 크게 세 가지 세대로 구분될 수 있습니다.



3.1 1세대: The Sanction Machine (1988) - 패러다임의 시작

1988년, KEGEL은 최초의 독자 모델인 "The Sanction Machine"을 출시했습니다. 이 기계는 당시 시장을 지배하던 윅(Wick) 시스템의 한계를 극복하기 위해 설계되었습니다.

• 배경: 윅 시스템은 오일 탱크에 담긴 심지(Wick)를 통해 오일을 빨아올려 트랜스퍼 롤러에 묻히는 방식이었습니다. 이는 온도가 올라가면 오일 점도가 낮아져 과다 도포되고, 온도가 내려가면 과소 도포되는 치명적인 단점이 있었습니다. 또한, 레인 부위별 오일량을 조절하기 위해 심지의 위치를 물리적으로 조정해야 하는 번거로움이 있었습니다.
• 혁신: The Sanction Machine은 최초로 유체 계량 펌프를 도입하여 온도나 점도에 상관없이 일정한 부피(Volume)의 오일을 강제로 공급하는 방식을 채택했습니다. 이는 "오일의 양을 제어한다(Sanction)"는 의미를 담고 있었으며, 이후 모든 정밀 레인 머신의 표준이 되었습니다.



3.2 2세대: Phoenix-S와 Kustodian 시리즈 - 표준의 확립

1990년대와 2000년대 초반, KEGEL은 Phoenix-S와 Kustodian 시리즈를 통해 기술을 성숙시켰습니다.

• Phoenix-S: 1세대 기술을 개량하여 도포 속도를 높이고, 오일 패턴의 길이 방향 분포(Lengthwise distribution) 제어 능력을 강화했습니다. 이 시기부터 PLC가 도입되어 복잡한 패턴 프로그래밍이 가능해졌으며, 오일 헤드의 이동 속도와 펌프의 유량을 동기화하여 더욱 정밀한 보드별 제어가 실현되었습니다.
• Kustodian Standard & Ion: Kustodian 시리즈는 전 세계적으로 가장 많이 판매된 레인 머신 중 하나로, 배터리 구동형 모델인 Kustodian Ion이 출시되면서 코드(Cord) 없는 정비의 시대를 열었습니다. 이 모델들은 15~30개의 패턴을 저장할 수 있었으며, 터치스크린 인터페이스를 통해 사용성을 획기적으로 개선했습니다.



3.3 3세대: FLEX와 IKON - DUO Technology와 융합

2010년대 중반, 현대 볼링의 오일 패턴이 더욱 복잡해지고 다양한 오일(High vs Low Friction)을 혼용해야 할 필요성이 대두되면서 DUO Technology가 탄생했습니다.

• 이중 펌프 시스템 (Dual Pump System): FLEX와 IKON 모델은 두 개의 독립된 펌프와 두 개의 컨디셔너 카트리지를 장착하고 있습니다. 이는 한 번의 주행(Single Pass) 중에 두 가지 종류의 오일을 교차로 사용하거나, 특정 구역에만 특정 오일을 도포하는 것을 가능하게 합니다. 예를 들어, 헤드(Head) 부분에는 내구성이 강한 'Fire' 오일을, 백엔드(Backend)에는 마찰 반응이 좋은 'Ice' 오일을 도포하여 최적의 볼 반응을 유도할 수 있습니다.
• DUO 트랜스퍼 시스템: 기존의 트랜스퍼 시스템이 오염에 취약하고 잔여 오일 처리가 어려웠던 점을 개선하여, 트랜스퍼 롤러와 브러시를 결합한 하이브리드 형태를 도입했습니다. 이는 오일 패턴 변경 시 잔여 오일이 빠르게 소진(Burn out)되도록 설계되어, 패턴 간의 간섭(Contamination)을 최소화합니다.

표 1. KEGEL 레인 머신 세대별 기술 비교

특징	1세대 (The Sanction Machine)	2세대 (Kustodian Series)	3세대 (FLEX / IKON)
핵심 기술	Basic Fluid Metering	Standard Sanction Technology	DUO Technology
펌프 구성	단일 펌프	단일 펌프	이중 펌프 (Dual Pumps)
오일 탱크	단일 고정 탱크	단일 탱크 (일부 모델 카트리지)	교체형 듀얼 카트리지
패턴 유연성	단일 오일 사용	단일 오일, 보드별 제어	2종 오일 혼합 및 교차 사용
제어 시스템	아날로그/초기 디지털	PLC, 터치스크린	고급 PLC, GUI, Wi-Fi
주요 모델	Sanction Machine	Kustodian, Kustodian Ion	FLEX, FLEX Walker, IKON



---

4. 화학 공학적 관점: 컨디셔너 물성과 기계의 상호작용

Sanction Technology의 우수성은 기계적 정밀함뿐만 아니라, 다양한 화학적 물성을 가진 컨디셔너를 완벽하게 제어할 수 있는 능력에서 드러납니다. 레인 컨디셔너는 점도(Viscosity)와 표면 장력(Surface Tension)이라는 두 가지 주요 물리적 특성을 가지며, 이는 펌프의 성능에 영향을 미칠 수 있는 요소입니다.



4.1 오일 점도(Viscosity)와 유동성 제어

현대의 레인 컨디셔너는 비뉴턴 유체(Non-Newtonian Fluid)의 특성을 가지며, 전단율(Shear Rate)에 따라 점도가 변하는 경우가 많습니다. KEGEL의 펌프 시스템은 이러한 변화에 강인하게 대응합니다.

• 점도 스펙트럼: KEGEL의 컨디셔너 라인업은 30 cps(Centipoise) 대의 낮은 점도부터 80 cps 이상의 고점도까지 다양합니다.
  • Navigate: 31.3 cps (저점도) - 빠른 안정화와 쉬운 세척성.
  • Fire / Ice: 각각 45.1 cps / 40.9 cps - 중간 점도, 듀얼 패턴용.
  • Current: 52.0 cps - 고점도, 높은 내구성.
  • Terrain: 81.0 cps - 초고점도, 가변 점도 기술 적용.
• 펌프의 대응력: 윅 시스템은 오일의 점도가 40 cps에서 80 cps로 변하면 도포량이 급격히 줄어들거나 윅을 교체해야 합니다. 그러나 Sanction Technology의 피스톤 펌프는 용적식(Positive Displacement)이므로, 고점도 유체인 Terrain(81.0 cps)을 펌핑할 때도 피스톤 내부 체적만큼 강제로 밀어내기 때문에 도포량의 변화가 거의 없습니다. 단, 고점도 오일 사용 시 펌프 내 압력이 상승할 수 있으므로 튜빙과 연결부의 내구성이 확보되어야 합니다.



4.2 표면 장력(Surface Tension)과 패턴 형성

표면 장력은 오일이 레인 표면에 얼마나 넓게 퍼지거나 뭉치는지를 결정합니다.

• 낮은 표면 장력 (약 22 dyn/cm): 오일이 레인 표면에 평평하게 퍼지며(Lay down), 캐리 다운(Carry-down)을 줄여줍니다. Navigate(22.0 dyn/cm)가 대표적입니다.
• 높은 표면 장력 (약 28 dyn/cm): 오일이 구슬처럼 뭉치는 경향이 있어 볼에 쉽게 묻어납니다.
• 기계적 영향: Sanction Technology의 오일 헤드는 미세한 방울(Droplet) 형태가 아닌 스트림(Stream) 형태로 오일을 분사합니다. 표면 장력이 높은 오일을 사용할 경우 스트림이 끊어지거나 튀는 현상이 발생할 수 있으나, KEGEL의 펌프는 맥동(Pulsation)을 최소화하여 이를 제어합니다.



4.3 듀얼 오일 전략의 화학적 시너지

DUO Technology를 통해 서로 다른 물성의 오일을 결합할 때, 기계적 제어는 더욱 중요해집니다. 예를 들어, 전반부에는 점도가 높은 Current(52 cps)를 사용하여 헤드를 보호하고, 후반부에는 점도가 낮은 Navigate(31.3 cps)를 사용하여 백엔드 반응을 극대화하는 전략을 구사할 수 있습니다. 이때 두 펌프는 서로 다른 부하와 속도로 작동해야 하며, 제어 소프트웨어는 각 오일의 유동 특성에 맞춰 캘리브레이션 값을 개별적으로 적용합니다.

---

5. 경쟁 기술 심층 비교: KEGEL Sanction vs. Brunswick Direct+

레인 정비 시장은 KEGEL의 이동식 헤드(Moving Head) 방식과 Brunswick의 고정식 인젝터(Fixed Injector) 방식 간의 기술적 대결 구도로 요약됩니다. Brunswick의 Direct+ 시스템(Envoy, Authority22 모델)은 Sanction Technology의 가장 강력한 경쟁자입니다.



5.1 Brunswick Direct+ 기술 개요

Brunswick의 Direct+ 시스템은 오일 헤드가 이동하지 않고, 레인 폭에 맞춰 고정된 39개의 개별 인젝터(Injector)가 각 보드에 오일을 직접 분사하는 방식입니다.

• 작동 원리: 자동차의 연료 분사 장치(Fuel Injector)와 유사하게, 각 인젝터가 펄스 신호에 따라 개폐되며 오일을 "쏘아(Squirt)" 보냅니다.
• 장점: 기계적인 이동 부품이 적고, 이론적으로는 모든 보드에 동시에 오일을 뿌릴 수 있어 도포 속도가 빠릅니다.
• 단점: 39개의 인젝터 중 하나라도 막히거나 캘리브레이션이 틀어지면 해당 보드에 오일이 도포되지 않는 치명적인 결함이 발생할 수 있습니다.



5.2 기술적 성능 및 사용자 경험 비교

비교 항목	KEGEL Sanction / DUO	Brunswick Direct+ (Envoy, A22)
오일 도포 메커니즘	Moving Head: 단일 헤드가 좌우로 왕복하며 트랜스퍼 롤러에 분사	Fixed Nozzles: 39개의 고정 노즐이 레인에 직접(Direct-to-lane) 분사
패턴 블렌딩 (Blending)	우수: 트랜스퍼 롤러와 버퍼 브러시를 거치며 자연스럽게 섞임 (Smooth Taper)	주의 필요: 보드별 분사량 차이로 인해 미세한 계단 현상(Zigzag) 발생 가능성 있음
정밀도 및 일관성	검증 가능: 펌프 캘리브레이션이 전체 패턴에 일관되게 적용됨	개별 편차: 39개 인젝터 간의 편차(Tolerance) 관리가 어려움
워밍업 (Warm-up)	불필요: 첫 번째 레인부터 일관된 성능 발휘	필요: 인젝터 온도 및 압력 안정을 위해 1-2개 레인 공회전 필요18
유지보수 난이도	중간: 이동식 헤드 구동부(체인, 모터) 관리 필요	높음: 39개 노즐의 막힘 관리 및 개별 교체 비용 발생
문제 발생 시	헤드 문제 시 전체 패턴에 영향 (패턴이 옅어짐)	노즐 문제 시 특정 보드에 오일이 없는 "Dry Spot" 발생 (치명적)

현장 미캐닉들의 증언에 따르면, KEGEL 시스템은 "청결 유지와 캘리브레이션만 잘하면 10년이 지나도 새 기계처럼 작동한다"는 평가를 받는 반면, Brunswick의 인젝터 시스템은 "오일이 튀거나(Splatter) 노즐이 막히는 문제"로 인해 더 세심한 관리가 요구된다고 합니다. 특히 Direct+ 시스템은 오일을 레인에 직접 분사한 후 버퍼링을 하기 때문에, 트랜스퍼 시스템을 거치는 KEGEL 방식보다 오일이 레인에 안착하는 안정감이 떨어진다는 의견도 존재합니다.

---



결론 및 향후 전망

KEGEL사의 Sanction Technology는 지난 30여 년간 레인 정비 기술의 표준을 정립해 왔습니다. 1988년 The Sanction Machine을 통해 "오일의 양을 검증한다"는 개념을 처음 도입한 이래, 이 기술은 볼링을 단순한 레크리에이션에서 정밀한 장비 스포츠로 격상시키는 데 결정적인 역할을 했습니다.

연구의 주요 시사점:

1. 데이터의 승리: 윅 시스템의 불확실성을 유체 계량 펌프의 정밀성으로 대체함으로써, 볼링장 운영자는 데이터를 기반으로 레인 품질을 관리할 수 있게 되었습니다.
2. 화학적/기계적 융합: DUO Technology와 가변 점도 오일(Terrain 등)의 결합은 기계 공학과 화학 공학이 어떻게 시너지를 낼 수 있는지를 보여주는 모범 사례입니다.
3. 지속 가능성: 세라믹 펌프의 내구성과 모듈식 유지보수 시스템은 기계의 수명을 획기적으로 연장시켰으며, 이는 운영 비용 절감으로 이어집니다.

향후 레인 정비 기술은 Sanction Technology를 기반으로 더욱 지능화될 것입니다. 이미 등장한 자율 주행(Walker) 기술에 이어, 레인의 토포그래피를 실시간으로 스캔하고 오일 패턴을 자동으로 보정하는 AI 기반의 시스템이 도입될 가능성이 높습니다. 또한, Specto와 같은 볼 추적 시스템과 연동하여, 볼러의 투구 데이터를 분석하고 그에 맞는 최적의 오일 패턴을 제안하는 통합 솔루션으로 진화할 것으로 전망됩니다. KEGEL의 Sanction Technology는 이러한 미래를 위한 가장 견고하고 신뢰할 수 있는 플랫폼으로 남을 것입니다.

---
