Solenoid & Shuttle Operating Assembly (솔레노이드 & 셔틀 작동 어셈블리)
| ITEM | QTY | PART NUMBER | DESCRIPTION |
| 1 | 1 | 070 001 777 | 🟩 Link Pin |
| 2 | 2 | 070 002 653 | 🔘 Flanged Bearing, .252 X .315 X .33 |
| 3 | 3 | 070 006 116 | 🟩 Clamp Stud, 1/4 X 1-1/8 |
| 4 | 1 | 070 006 276 | 🟩 Shuttle Drive Spring |
| 5 | 2 | 070 006 277 | 🟩 Spring Washer |
| 6 | 1 | 070 006 278 | 🟩 Cam Link |
| 7 | 1 | 070 006 280 | 🟩 Spring Clip |
| 8 | 1 | 070 006 282 | 🟩 Link, Spotting Solenoid |
| 9 | 1 | 070 006 283 | 🟩 Shuttle Drive Link Spring |
| 10 | 1 | 070 006 284 | 🔘 Clamp Stud 5/16 X 1-3/4 |
| 11 | 1 | 070 006 287 | 🔶 Pin, Long |
| 12 | 1 | 070 006 307 | 🟩 Link Assembly |
| 13 | 1 | 070 006 295 | 🟩 Shuttle Operating Rod Lever |
| 14 | 1 | 070 006 456 | 🟩 Stop Lever |
| 15 | 2 | 070 006 724 | 🟩 Link, Shuttle Spring |
| 16 | 1 | 070 006 728 | 🔘 Cam Follower |
| 17 | 1 | 070 008 132 | 🟩 Link Assembly |
| 18 | 1 | 070 008 133 | 🟩 Link Assembly Spacer |
| 19 | 1 | 070 008 135 | 🟩 Link Assembly |
| 20 | 2 | 090 003 459 | 🟩 Damper Base |
| 21 | 1 | 090 004 017 | 🟩 Respot Lever Shaft |
| 22 | 1 | 090 005 017 | 🟩 Solenoid Pivot Shaft |
| 23 | 1 | 090 005 018 | 🟩 Solenoid Bracket |
| 24 | 1 | 090 005 028 | 🟩 Solenoid Pivot Stud |
| 25 | 1 | 090 005 029 | 🟩 Solenoid Guard |
| 26 | 1 | 090 005 263 | 🟩 Shuttle Connecting Rod |
| 27 | 1 | 090 005 723 | 🟩 Solenoid, 50/60Hz, 230v |
| 28 | 1 | 710 501 012 | 🟩 Grease Fitting |
| 29 | 2 | 809 849 125 | 🟧 Screw, Hex, 1/4 - 20 X 3/4 |
| 30 | 1 | 809 865 205 | 🟧 Screw, Hex, 3/8 - 16 X 1-1/4 |
| 31 | 1 | 809 865 205 | 🟧 Screw, Hex, 3/8 - 16 X 1 |
| 32 | 1 | 809 865 245 | 🟧 Screw, Hex, 3/8 - 16 X 1½ |
| 33 | 2 | 813 933 162 | 🟧 Screw, Hex, 8 - 32 X 1 |
| 34 | 2 | 814 33 122 | 🟧 Screw, Hex, 8 - 32 X 3/4 |
| 35 | 3 | 835 549 002 | 🟧 Nut, Hex Jam, 1/4 - 20 |
| 36 | 1 | 835 566 002 | 🟧 Nut, Hex Jam, 3/8 - 16 |
| 37 | 1 | 835 570 002 | 🟧 Nut, Hex Jam, 7/16 - 20 |
| 38 | 4 | 839 533 002 | 🟧 Nut, Nylon Lock, 8 - 32 |
| 39 | 1 | 839 665 002 | 🟧 Nut, Flex Lock, 3/8 - 16 |
| 40 | 1 | 840 039 002 | 🟧 Nut, Flex Loc, 10-24, Thin |
| 41 | 1 | 840 065 002 | 🟧 Nut, Flex Lock, 3/8 - 16 |
| 42 | 2 | 843 133 002 | 🟧 Nut, Hex Lock, 8 - 32 |
| 43 | 2 | 844 049 002 | 🟧 Nut, Stover Lock, 1/4 - 20 |
| 44 | 1 | 844 057 002 | 🟧 Nut, Hex, 5/16 - 18 |
| 45 | 1 | 844 065 002 | 🟧 Nut, Stover Lock, 3/8 - 16 |
| 46 | 1 | 880 139 200 | 🟧 Shoulder Bolt, ¼ X 7/8, Black |
| 47 | 1 | 900 204 121 | 🔘 Flanged Bearing, .25 X .378 X 3/4 |
| 48 | 3 | 900 208 041 | 🔘 Flanged Bearing, .503 X .753 X 5/16 |
| 49 | 1 | 900 210 251 | 🔘 Flanged Bearing |
| 50 | 1 | 901 100 110 | 🟩 Set Collar |
| 51 | 3 | 907 000 200 | 🔶 Key, High Profile |
| 52 | 2 | 913 415 100 | 🔶 Spring Pin, 3/32 X 5/8 |
| 53 | 1 | 913 464 480 | 🔶 Spring Pin, 3/8 X 3 |
| 4 | 948 041 100 | 🟠 Washer Rubber (Not Shown) | |
| 54 | 4 | 948 637 072 | 🟠 Washer, Flat, 3/16 X 7/16 X 3/64 |
| 55 | 3 | 963 200 002 | 🟠 X Washer |
🟩 : 일반 부품
🔘 : 베어링
🟧 : 볼트, 너트
🔶 : 키, 핀
🟠 : 와셔
🟩 070 001 777 Link Pin (링크 핀)
링크 어셈블리를 연결해 주는 핀이다. X-와셔로 고정된다.
🟩 070 006 116 Clamp Stud, 1/4 X 1-1/8 (클램프 스터드)
🟩 070 006 276 Shuttle Drive Spring (셔틀 드라이브 스프링)

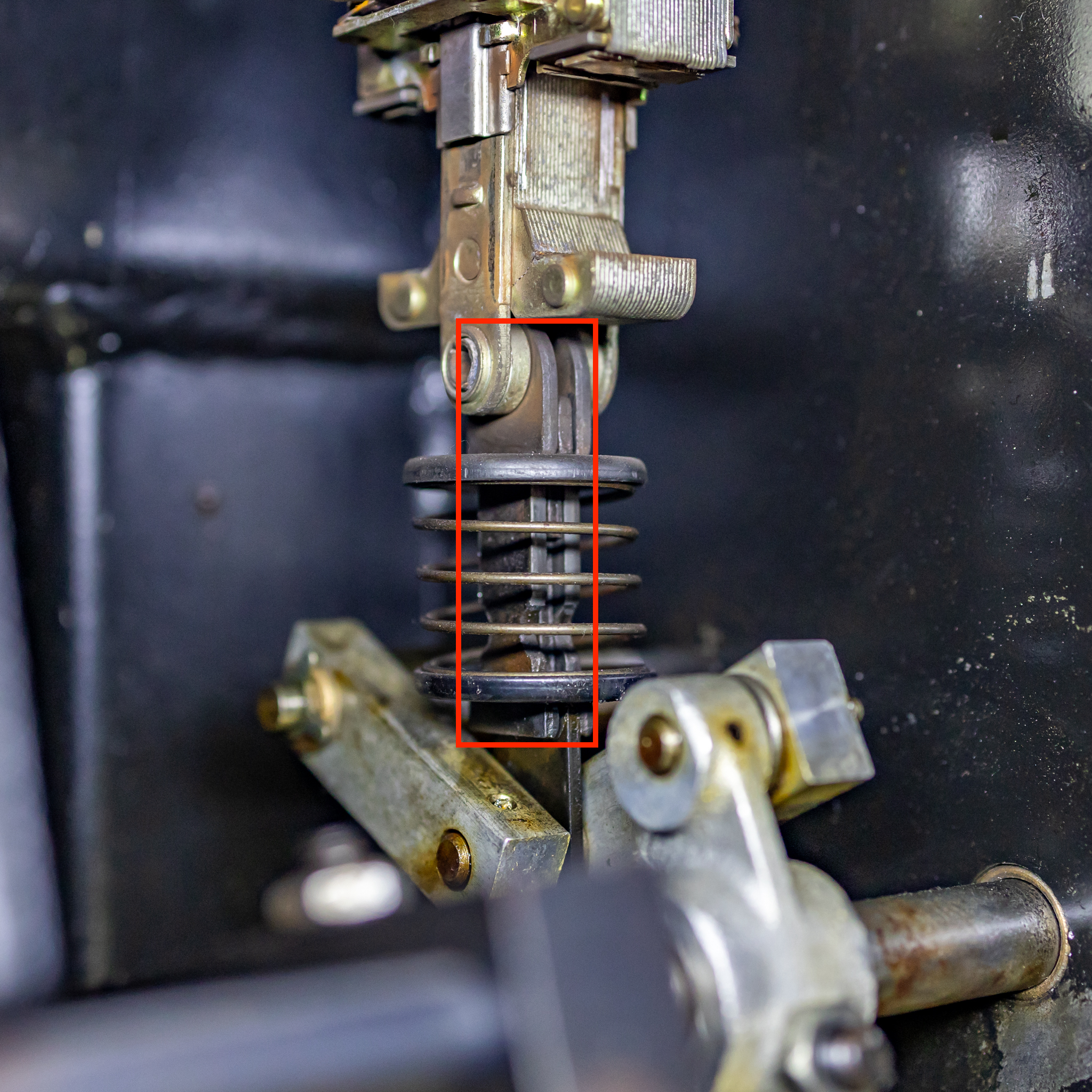

스팟팅 솔레노이드 링크와 셔틀 스프링 링크를 연결해 주는 스프링이다. 2개의 스프링 와셔 사이에 들어간다.
솔레노이드가 작동하면 강한 힘으로 셔틀 스프링 링크를 잡아당긴다. 이때 연결된 스팟팅 솔레노이드 링크도 같이 움직인다. 기계 고장이나 오작동으로 스팟팅 솔레노이드 링크가 움직이지 않을 때 스프링의 완충 작용으로 부품의 파손을 방지한다.

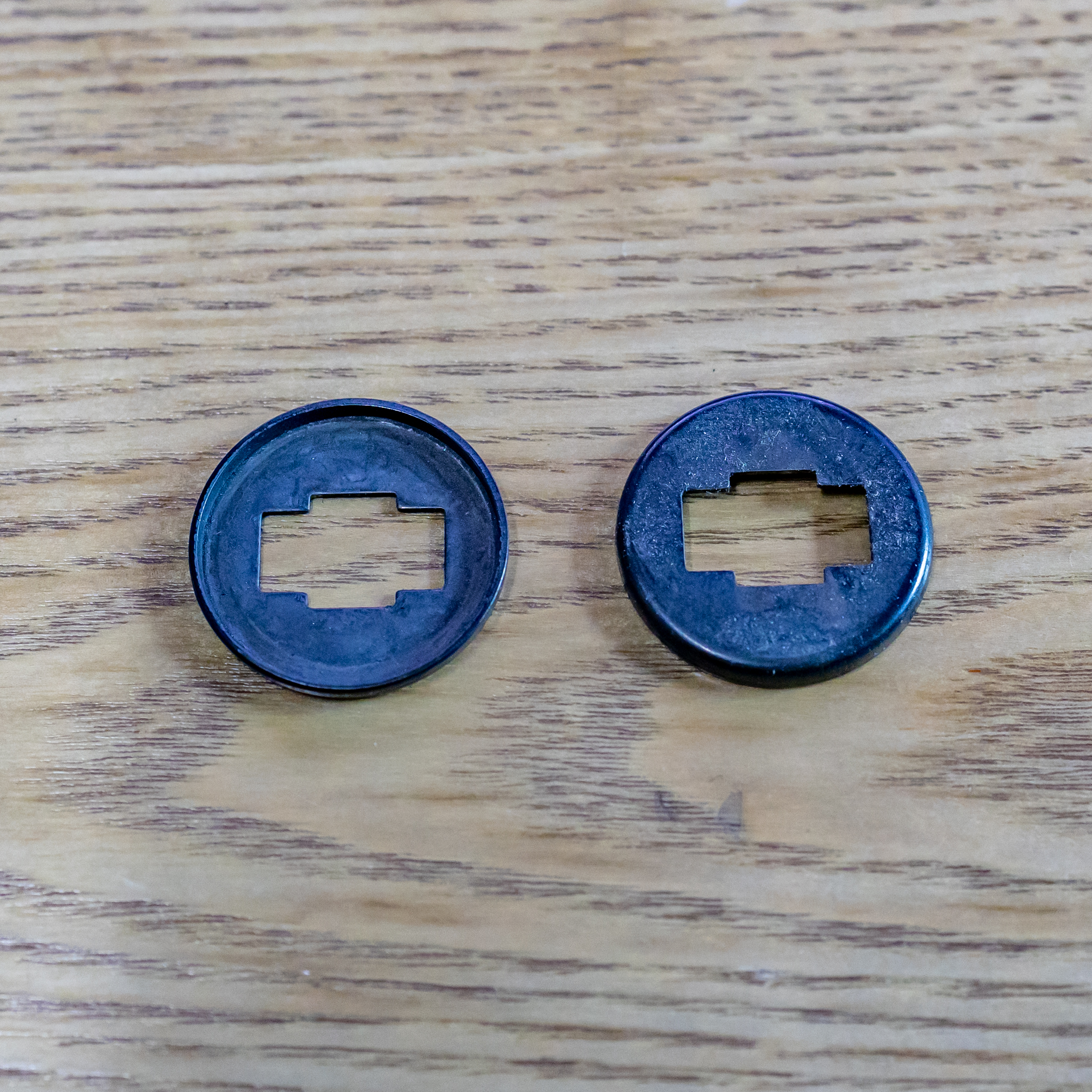

🟩 070 006 277 Spring Washer (스프링 와셔)
셔틀 드라이브 스프링을 위, 아래로 고정시켜 준다. 스팟팅 솔레노이드 링크와 셔틀 스프링 링크의 위, 아래로 고정된다.
🟩 070 006 278 Cam Link (캠 링크)
솔레노이드가 작동하면 캠 링크가 테이블 드라이브 어셈블리의 나일론 롤러를 눌러준다.
🟩 070 006 280 Spring Clip (스프링 클립)
스프링을 연결해준다.
🟩 070 006 282 Link, Spotting Solenoid (스팟팅 솔레노이드 링크)
스팟팅 솔레노이드

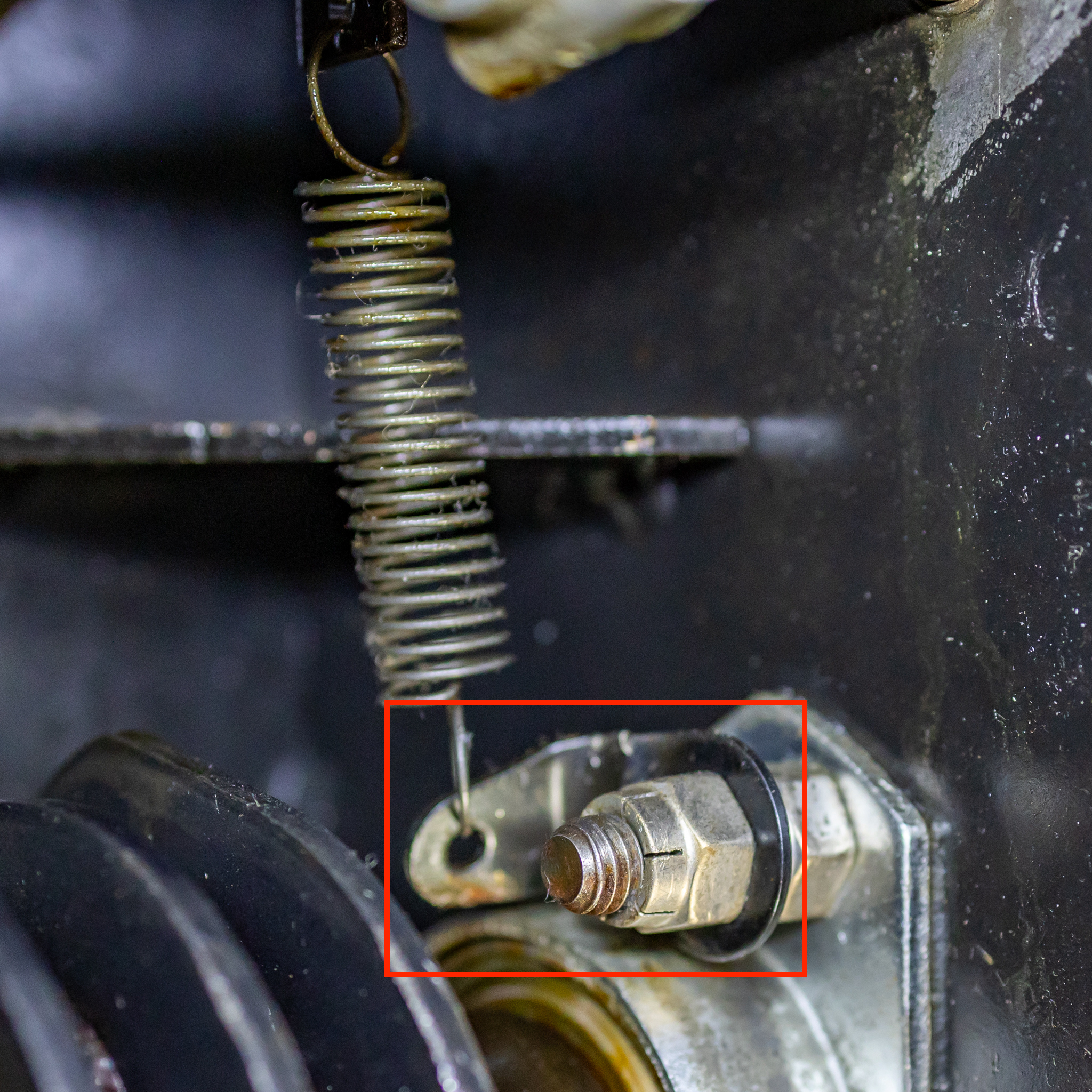

🟩 070 006 283 Shuttle Drive Link Spring (셔틀 드라이브 링크 스프링)
스팟팅 솔레노이드 링크와 연결되는 스프링이다. 솔레노이드가 작동을 끝내면 링크를 아래로 당겨준다.
🟩 070 006 284 Clamp Stud 5/16 X 1-3/4 (클램프 스터드)
셔틀 작동 로드 레버를 솔레노이드 피봇 샤프트에 고정시켜준다.
🟩 070 006 307 Link Assembly (링크 어셈블리)
🟩 070 006 295 Shuttle Operating Rod Lever (셔틀 오퍼레이팅 로드 레버)
🟩 070 006 456 Stop Lever (스탑 레버)
🟩 070 006 724 Link, Shuttle Spring (셔틀 스프링 링크)
🔘 070 006 728 Cam Follower (캠 팔로워)
🟩 070 008 132 Link Assembly (링크 어셈블리)
🟩 070 008 133 Link Assembly Spacer (링크 어셈블리 스페이서)
🟩 070 008 135 Link Assembly (링크 어셈블리)
🟩 090 003 459 Damper Base (댐퍼 베이스)
🟩 090 004 017 Respot Lever Shaft (리스팟 레버 샤프트)
🟩 090 005 017 Solenoid Pivot Shaft (솔레노이드 피봇 샤프트)
🟩 090 008 018 Solenoid Bracket (솔레노이드 브라켓)
🟩 090 008 028 Solenoid Pivot Stud (솔레노이드 스터드)
🟩 090 005 029 Solenoid Guard (솔레노이드 가드)
🟩 090 005 263 Shuttle Connecting Rod (셔틀 커넥팅 로드)
🟩 090 005 723 Solenoid, 50/60 Hz, 230v (솔레노이드)
🟩 710 510 012 Grease Fitting (구리스 피팅)
🟩 901 100 110 Set Collar (셋 콜라)
🟩 913 464 480 Spring Pin, 3/8 X 3 (스프링 핀)
아래는 표준 규격의 볼트, 너트, 와셔다.
000 000 000 = 부품 번호
Screw, Hex, = Screw는 볼트 / Nut는 너트 / Washer는 와셔 / Socket Head = 육각 렌치를 사용하는 볼트 / Round Hd = +드라이버를 사용하는 볼트 / Flex Lock, Hex Lock, Stover Lock, Split Lock = 풀림 방지 /
00/00 - 00 X 00/00 = 표준 규격
Bag of 00 / 한 묶음 판매 ex) Bag of 10 = 10개가 한 묶음
🟧 809 849 125 Screw, Hex, 1/4 - 20 X 3/4
🟧 809 865 205 Screw, Hex, 3/8 - 16 x 1-1/4
🟧 809 865 205 Screw, Hex, 3/8 - 16 X 1
🟧 809 865 245 Screw, Hex, 3/8 - 16 X 1-1/2
🟧 813 933 162 Screw, Hex, 8 - 32 X 1
🟧 814 333 122 Screw, Hex, 8 - 32 X 3/4
🟧 835 549 002 Nut, Hex Jam, 1/4 - 20
🟧 835 566 002 Nut, Hex Jam 3/8 - 16
🟧 835 570 002 Nut, Hex Jam 7/16 - 20
🟧 839 533 002 Nut, Nylon Lock, 8 - 32
🟧 839 665 002 Nut, Flex Lock, 3/8 - 16
🟧 840 039 002 Nut, Flex Lock, 10-24, Thin
🟧 840 065 002 Nut, Flex Lock, 3/8 - 16
🟧 843 144 002 Nut, Hex Lock, 8 - 32
🟧 844 049 002 Nut, Stover Lock, 1/4 - 20
🟧 844 057 002 Nut, Hex, 5/16 - 18
🟧 844 065 002 Nut, Stover Lock, 3/8 - 16
🟧 880 139 200 Shoulder Bolt, 1/4 X 7/8, Black
🟠 948 041 100 Washer Rubber (Not Shown)
🟠 948 637 072 Washer, Flat, 3/16 X 7/16 X 3/64
🟠 963 200 002 X Washer
🔶 907 000 200 Key, High Profile
🔶 913 415 100 Spring Pin, 3/32 X 5/8
🔶 070 006 287 Pin, Long (롱 핀)
🔘 070 002 653 Flanged Bearing, .252 X .315 X .33 (플랜지 베어링)
🔘 900 204 121 Flanged Bearing, .25 X .378 X 3/4
🔘 900 208 041 Flanged Bearing, /502 X .735 X 5/16
🔘 900 210 251 Flanged Bearing
플랜지 베어링 이란?
베어링은 움직이는 부분사이의 마찰을 줄여주는 기계요소의 하나다. 플랜지 베어링은 플랜지 슬리브 베어링이라고도 한다. 축을 잡아주는 원통 형태로 축과 직접적인 마찰을 하는 점이 다른 베어링과 다르다. 고속회전에 적합하지 않으며 직접적인 마찰을 한다는 점에서 수명이 짧은 편이다.
