프론트 엔드 기어박스 조립(FrontEnd Gearbox Assembly)



QubicaAMF

Front End Gearbox(60Hz)

조립에 대한 설명입니다.



Back End Gearbox

QubicaAMF 볼링기계에 사용되는 기어박스는 크게 2가지 입니다. 프론트엔드 기어박스와 백엔드 기어박스 입니다. 백엔드 기어박스는 짝수와 홀수 기계로 나뉩니다. 여기서 다시 60Hz와 50Hz 기어박스로 나뉘게 되며 총 6가지의 기어박스로 나뉘게 됩니다.

기계 버전에 따라 기어박스가 조금씩 다르지만 작동원리는 같으며 내부 구성은 비슷합니다.



• Front End Gearbox (50Hz)
• Front End Gearbox (60Hz)
• Back End Gearbox R.H Machine (50Hz)
• Back End Gearbox R.H Machine (60Hz)
• Back End Gearbox L.H Machine (50Hz)
• Back End Gearbox L.H Machine (60Hz)





이번에 조립할 기어박스는 프론트엔드 기어박스 입니다.

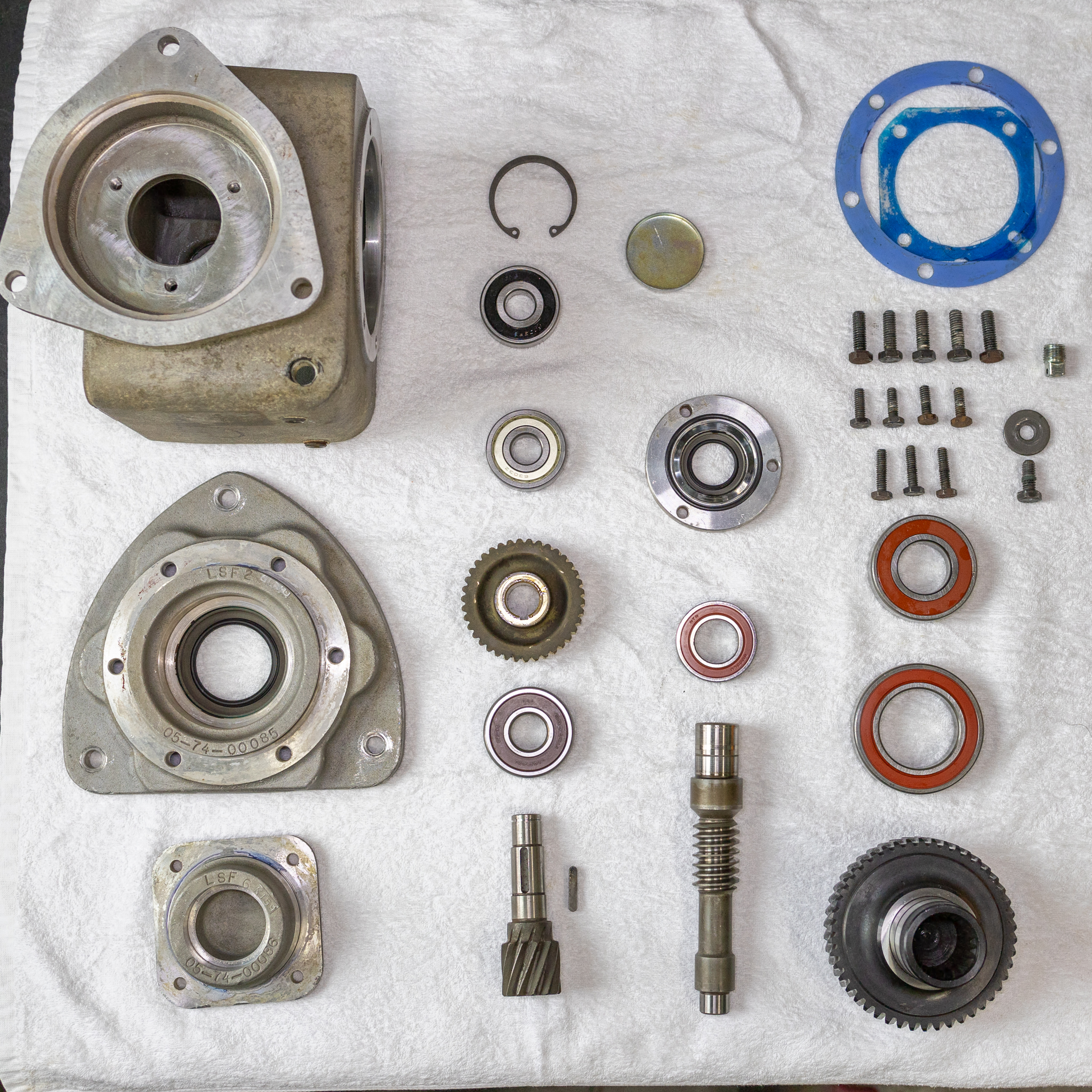

부품 설명



QubicaAMF Front End Gearbox (60Hz)

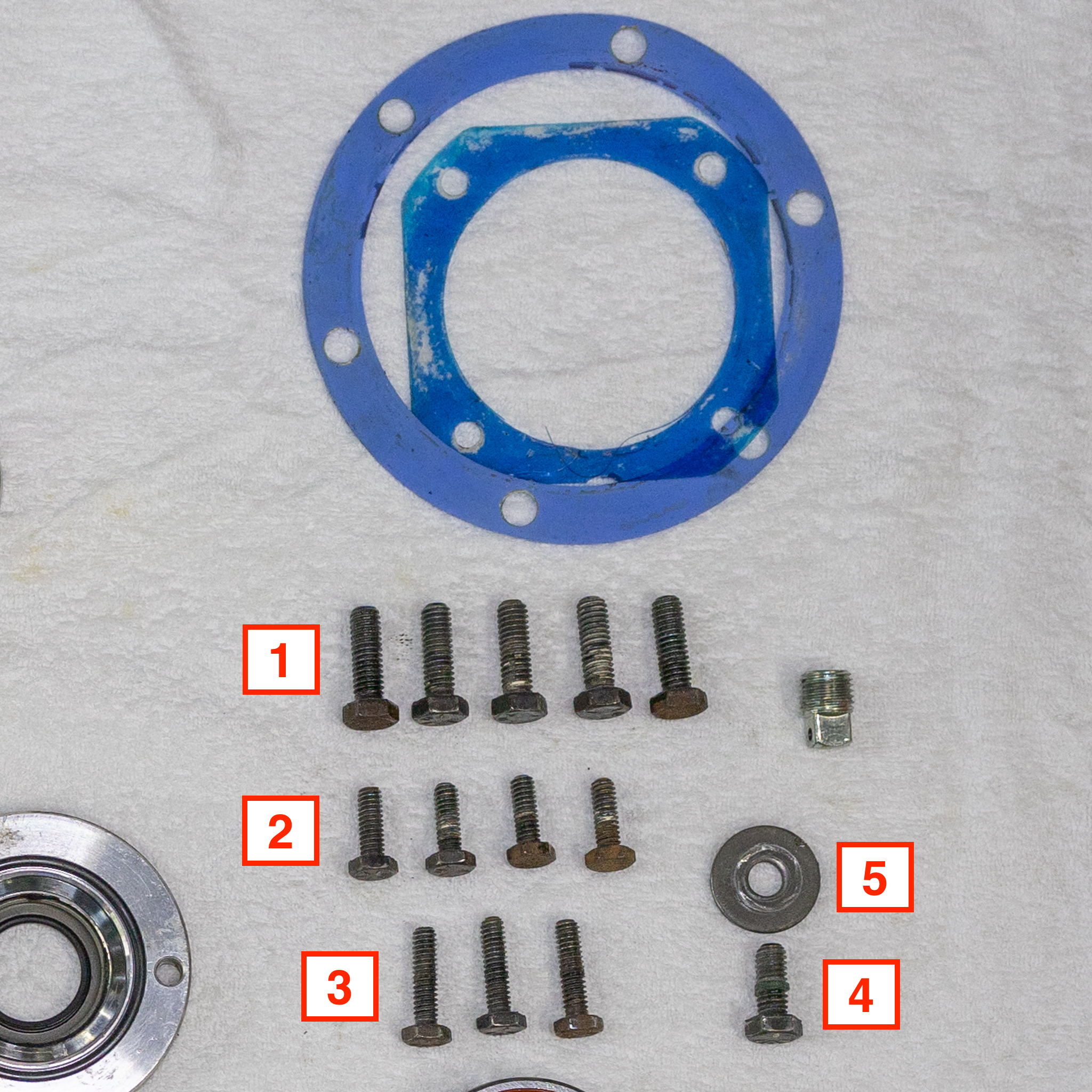

기어박스에 사용되는 볼트 종류 입니다.

1. Screw, Hex, 5/16 NC X 1 [1/2 볼트]
2. Screw, Hex, 1/4 NC X 3/4 [7/16 볼트]
3. Screw, Hex, 1/4 NC [7/16 볼트]
4. Screw, Hex, 5/16 NC X 3/4 [1/2 볼트]
5. Washer, .35 X 1.08 X .12 [와셔]



기어박스 내부에 들어가는 베어링은 커버를 벗겨서 사용합니다. 커버가 없는 타입의 베어링을 구매해도 됩니다.

커버가 있는 타입의 배터리는 사진과 같이 커버를 벗겨서 사용합니다.

베어링은 5가지 6개가 사용됩니다.

• 6303 베어링 (2개)
• 6304 베어링 (1개)
• 6005 베어링 (1개)
• 6009 베어링 (1개)
• 6206 베어링 (1개)

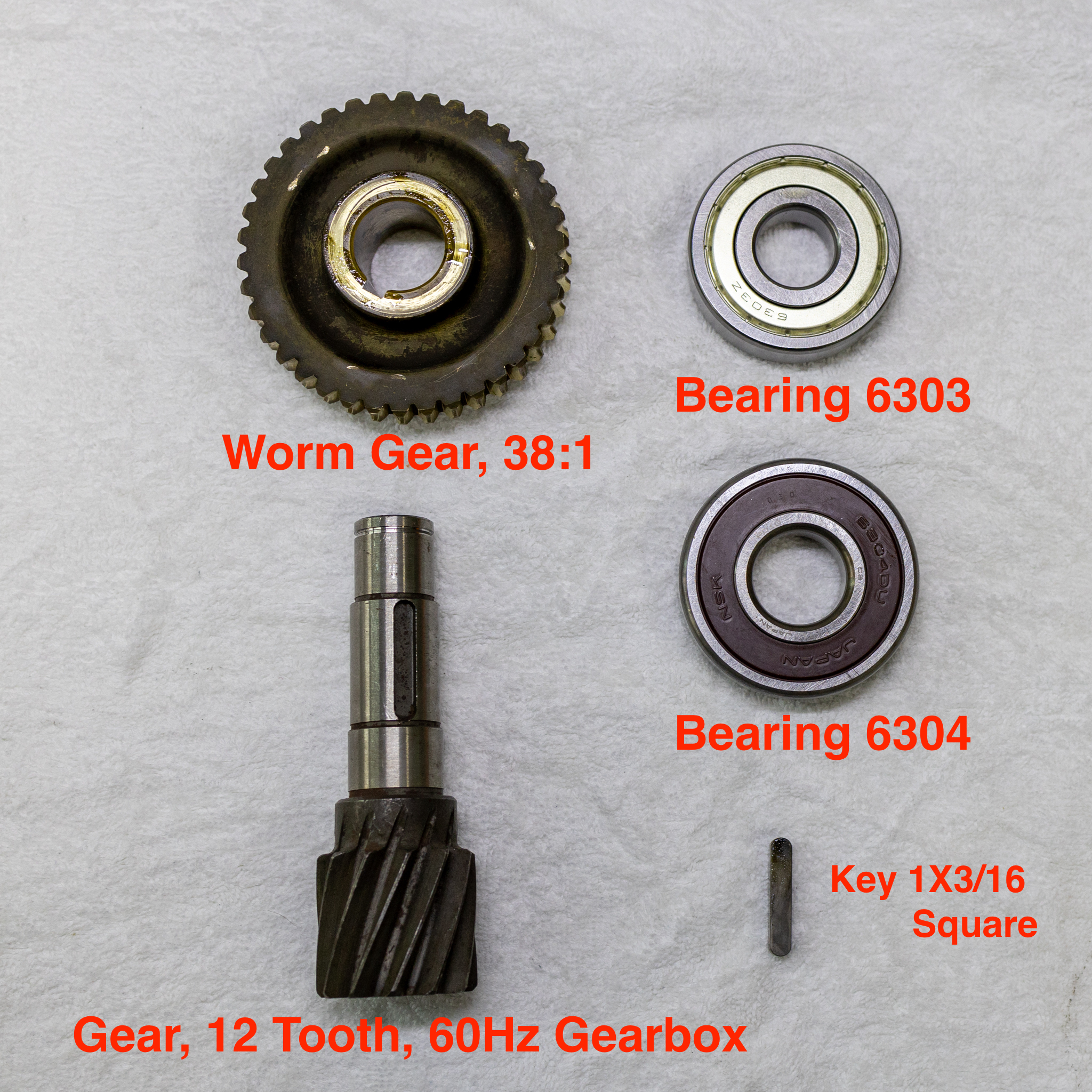

기어는 위 사진과 같이 조립됩니다.

아래 사진에 좀 더 자세히 설명되어 있습니다.



개별 기어는 위 사진과 같은 순서로 조립이 됩니다.

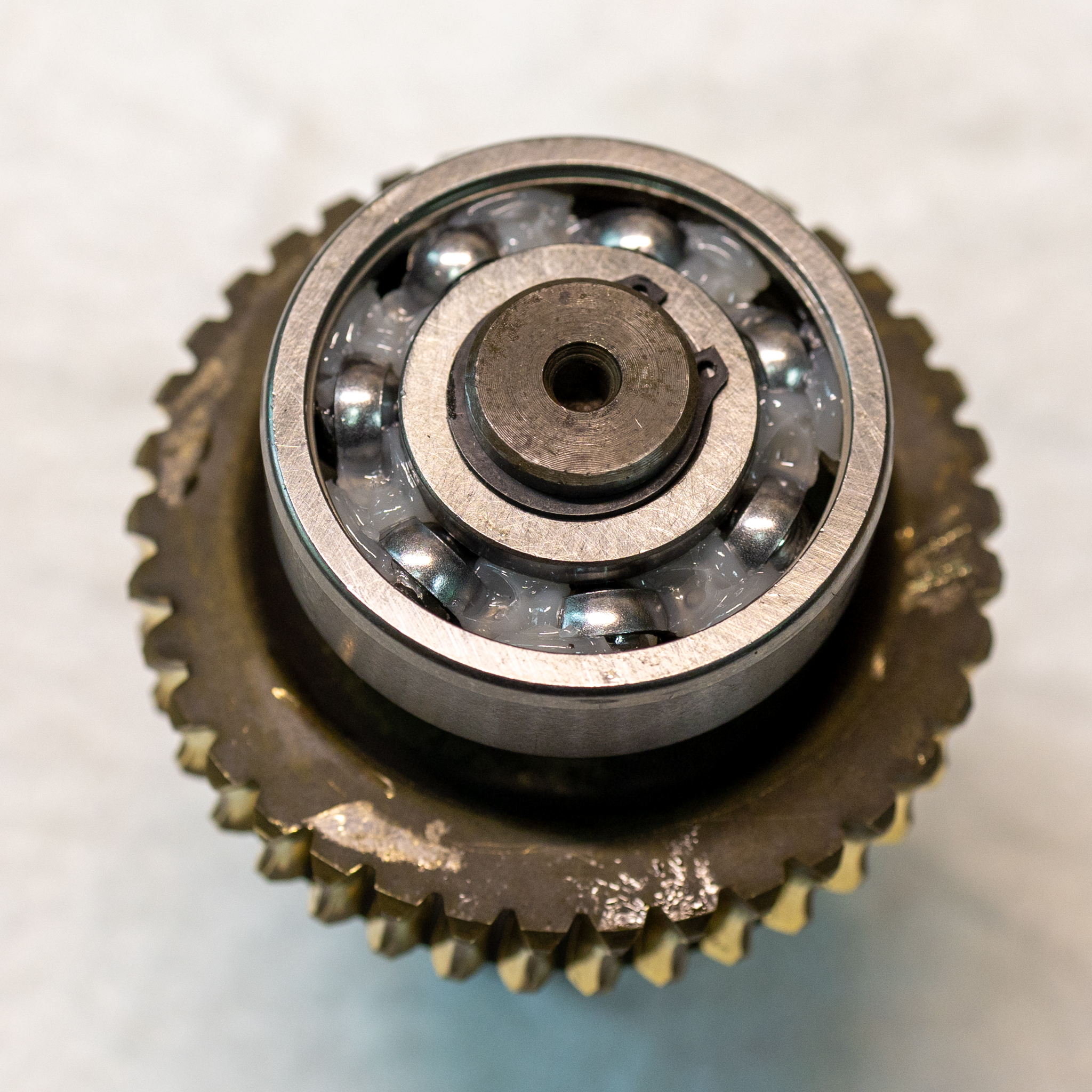

이 기어에는 베어링이 빠지지 않도록 끝에 리테이닝 링이 들어갑니다. 잊지 않고 반드시 사용해야 합니다.





조립

기어박스를 조립해보겠습니다.



세척을 끝낸 하우징입니다. 기어박스의 본체 입니다.

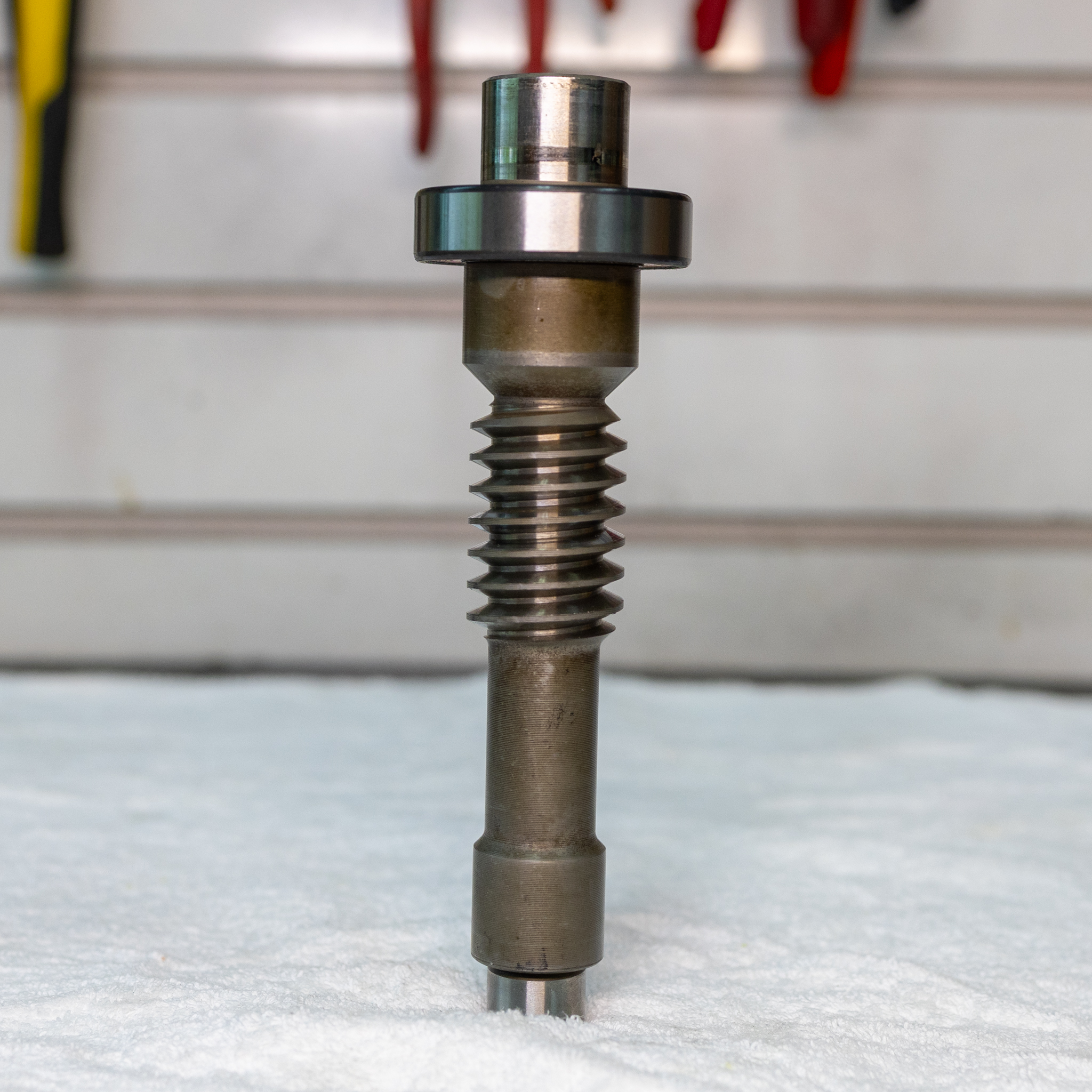

먼저 하우징에 웜 기어를 사진과 같은 방향으로 넣어줍니다.

하우징 내부를 봤을때 안쪽 베어링이 끝까지 들어가야 합니다. 웜기어는 상단 구멍의 중앙에 위치해야 합니다.

기어를 맞게 넣었으면 엔드 캡을 닫아줍니다.



엔드 캡에는 고무링이 들어갑니다. 닫기 전에 고무링이 파손되지 않았는지 확인합니다. 파손된 고무링은 새 고무링으로 교체해줍니다. 고무링은 O-Ring이라고 합니다.

엔드 캡과 하우징 사이에는 심이라고 하는 플라스틱 종이가 들어갑니다. 심은 Shim - Steel, Shim - Blue, Shim - Red. 3가지가 사용되며 필수사항이 아닌 권장사항입니다. 엔드 캡과 하우징에서 발생할 수 있는 간극을 메워주는 용도입니다.

간혹 심을 사용하더라도 간극이 발생해 오일이 새어나올 수 있습니다.

이를 예방하기 위한 방법으로는 록타이트 사용이 있습니다.



먼저 하우징에 록타이를 발라줍니다. 볼트 구멍을 피해 안쪽으로 발라줍니다. 그 위에 심을 얹고 다시 심 위에 록타이트를 발라줍니다.

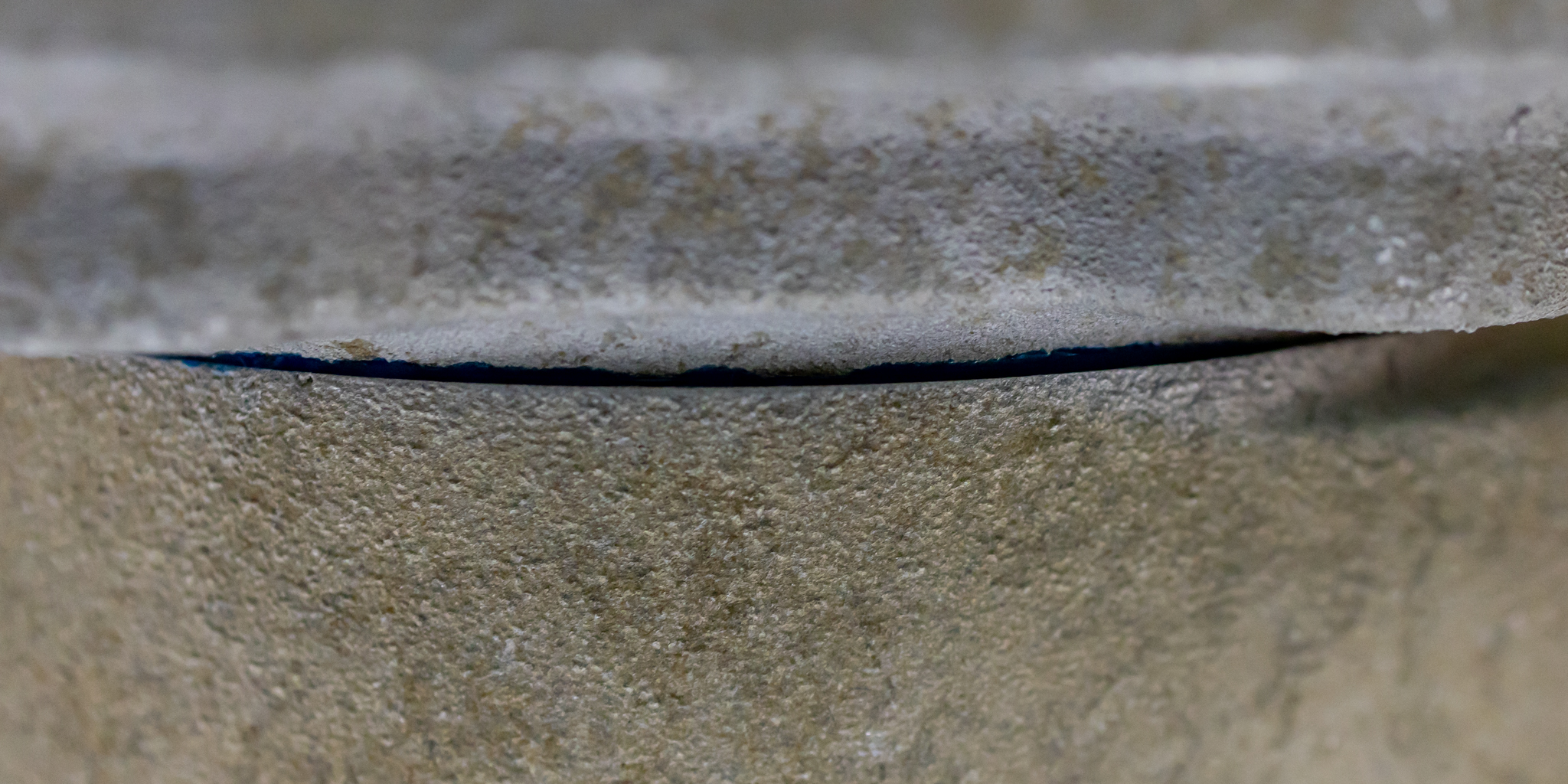

기어박스 분해 중 심이 사진과 같이 파손될 수 있습니다. 록타이트 사용은 파손된 부위로 오일이 세어나오는 것을 방지할 수 있습니다.



엔트캡을 닫고 볼트를 사용해 잠궈 줍니다.

과도한 힘을 주게 되면 볼트의 나사산이 파손될 수 있으니 꽉 잠기는 느낌이 들때까지만 잠궈 줍니다.

기회가 된다면 적정 토크값을 구해보겠습니다.

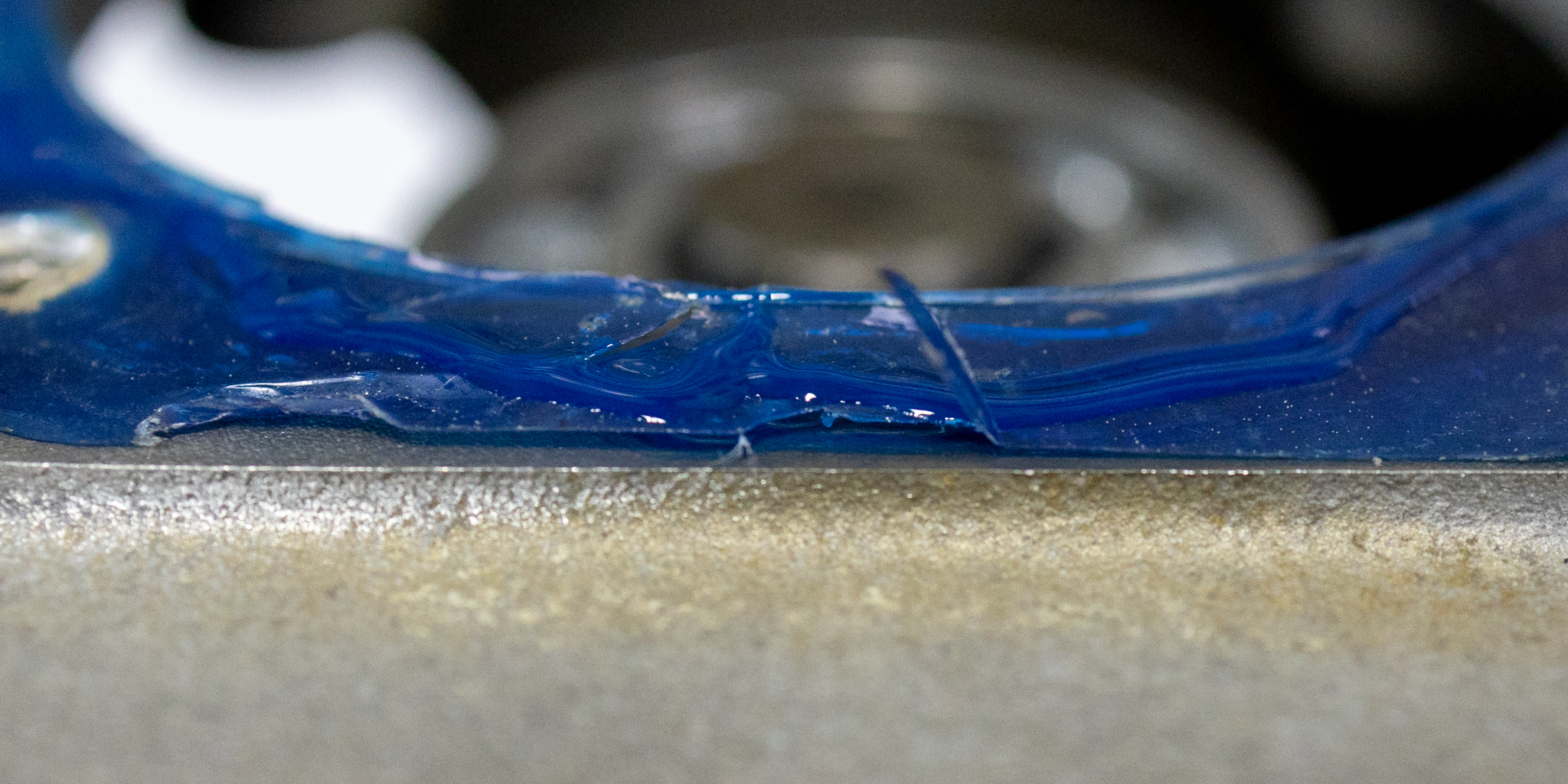

꽉 잠궈주면 록타이트가 사이로 조금 새어나오는게 정상입니다.

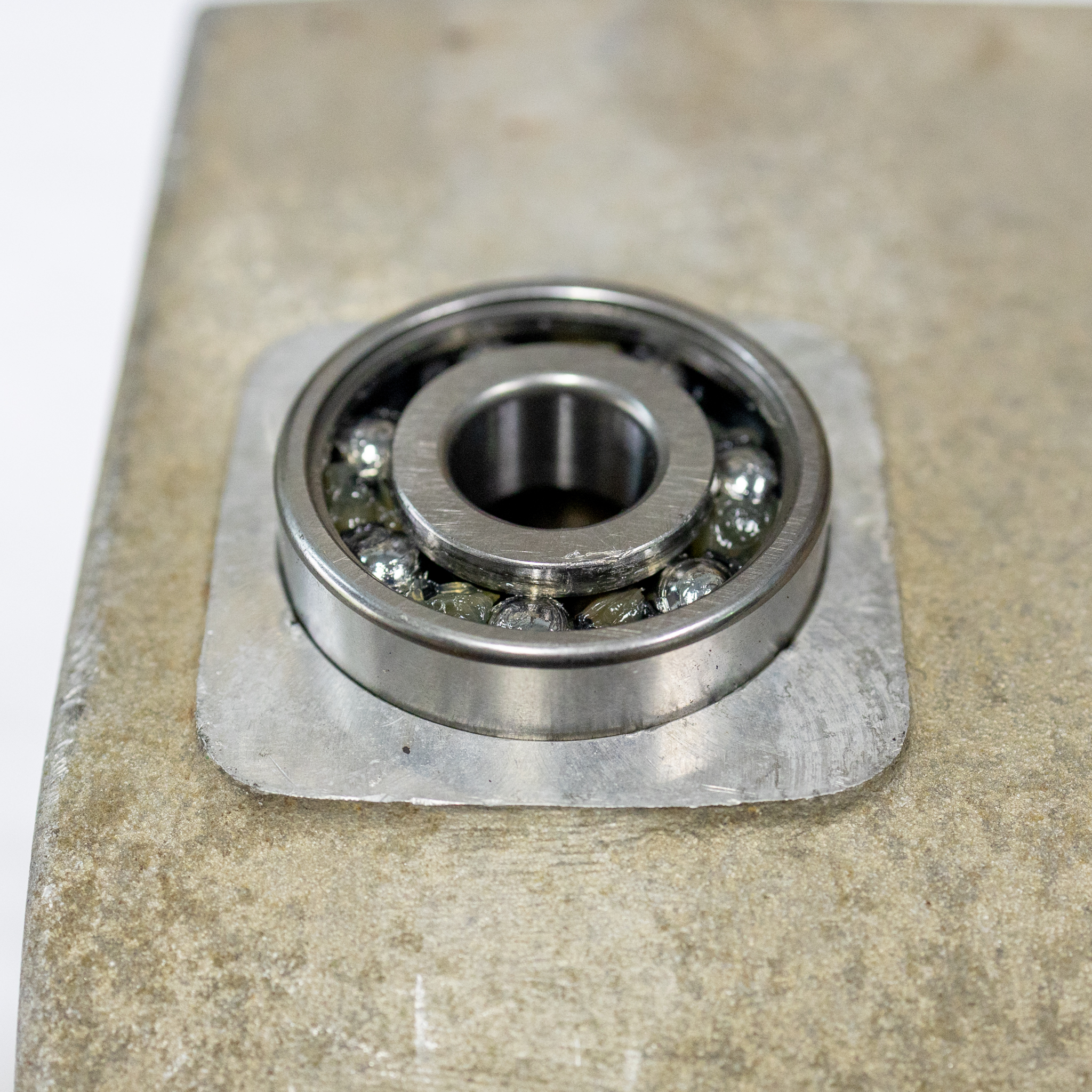

엔드 캡을 닫아주고 나면 이제 하단에 베어링을 넣어줍니다. 베어링은 6303번이 사용됩니다. 역시 뚜겅은 제거 하고 사용합니다.

베얼이을 망치로 살살 쳐서 안쪽까지 들어가게 합니다. 베어링이 올바르게 들어가면 리테이닝 링이 들어가는 홈이 보입니다.

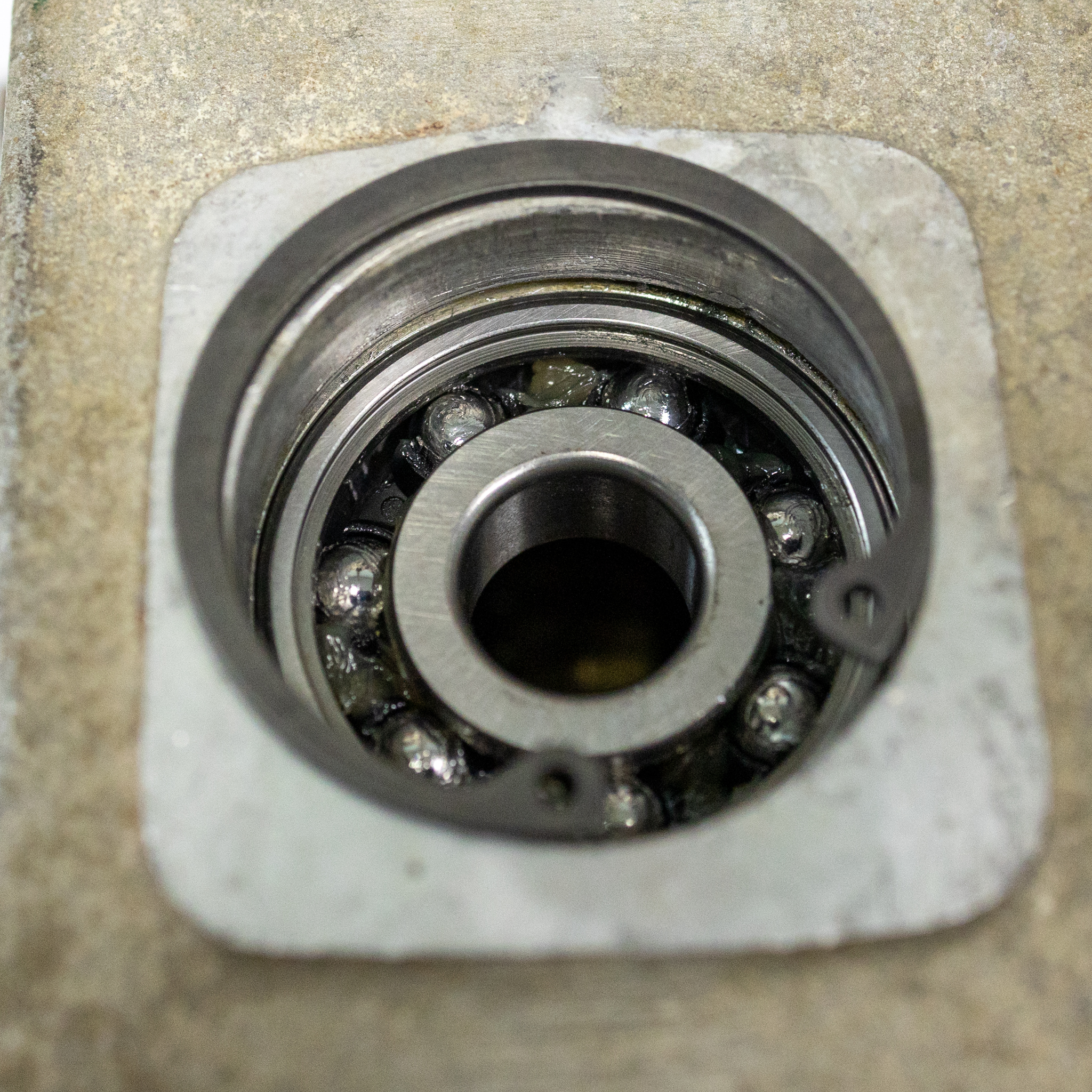

사진에 보이는 저 홈(빨간 동그라미)에 리테이닝 링을 넣어 줍니다. 리테이닝 링은 베어링이 밖으로 밀려나오는 것을 방지합니다. 만약 리테이닝 링을 넣지 않거나 파손이 되면 기어박스가 터지는 불상사를 겪게 됩니다.

실제로 그런 일이 일어났습니다. https://www.mrleebowling.co.kr/199

기어박스 폭발?! 누유 현장



이런 불상사를 막기 위해서 리테이닝 링을 잘 넣어줘야 합니다.

넣는 방법은 리테이닝 링 플라이어를 이용합니다. 리테이닝 링 플라이어는 오므림과 벌림 2가지가 있습니다. 여기서는 오므림 플라이어를 사용합니다. 리테이닝 링의 구멍에 플라이어를 꽂은 다음 오므려 줍니다. 링이 오므려지면 구멍에 안으로 넣을 수 있습니다.



만약 잘 들어가지 않는다면 구멍에 넣고 링을 위에서 아래로 밀어줍니다. 그럼 홈으로 쏙 들어가게 됩니다.

리테이닝 링을 올바르게 넣었다면 다음 단계로 넘어갑니다.



하우징을 위에서 아래로 관통하는 기어를 넣을 차례 입니다. 웜기어를 상단 구멍 중앙에 맞춰준 이유이기도 합니다. 만약 중앙에 맞지 않는다면 지금 넣는 기어가 올바르게 들어가지 않을것입니다.



망치로 살살 쳐서 베어링이 하우징 구멍에 맞게 들어가도록 합니다. 올바르게 장착된 모습입니다. 아래 베어링에 기어가 딱 맞게 들어가야 합니다. 이 기어의 하단에는 볼트가 들어가는 구멍이 있습니다.



이 볼트를 기어의 하단에 맞게 넣고 조여 고정해줍니다.



상단부분을 바이스 플라이어로 잡아 고정한 상태에서 볼트가 풀리지 않도록 고정해줍니다.

이제 하단 뚜껑을 닫을 차례 입니다.



하단 구멍은 익스펜션 플러그라고 하는 은색 모양의 뚜껑이 들어갑니다.



기어박스를 분해할 때는 익스펜션 플러그를 강제로 빼내게 되는데 이때 하우징의 벽 부분이 손상될 수 있습니다. 눈에 보이지 않는 미세 손상에서도 오일이 새어나올 수 있습니다. 이를 방지하기 위해 익스펜션 플러그에도 록타이트를 발라줍니다. 망치로 살살 쳐서 넣어줍니다.



아래 부분을 닫았으니 윗부분도 닫아줘야 겠죠.

기어박스마다 조금 다를 수 있는 부분입니다. 하지만 고정 방법은 딱 보면 아실겁니다.



볼트가 풀리지 않을 정도로만 잠궈 줍니다.

이제 오일을 채울 차례 입니다.



QubicaAMF 기어박스 매뉴얼에서 권장하는 오일은 Mobil 600W 오일입니다. 제가 사용하는 오일은 Mobilgear 600XP 680입니다. 600번대 기어오일을 사용하면 됩니다. 기어박스에 필요한 오일의 양은 45온스(1.33L)입니다. 알맞은 양을 채우면 대략 오른쪽 사진만큼 채워지게 됩니다. 매번 계량할 수 없으니 저정도로 비슷하게 채우면 됩니다.

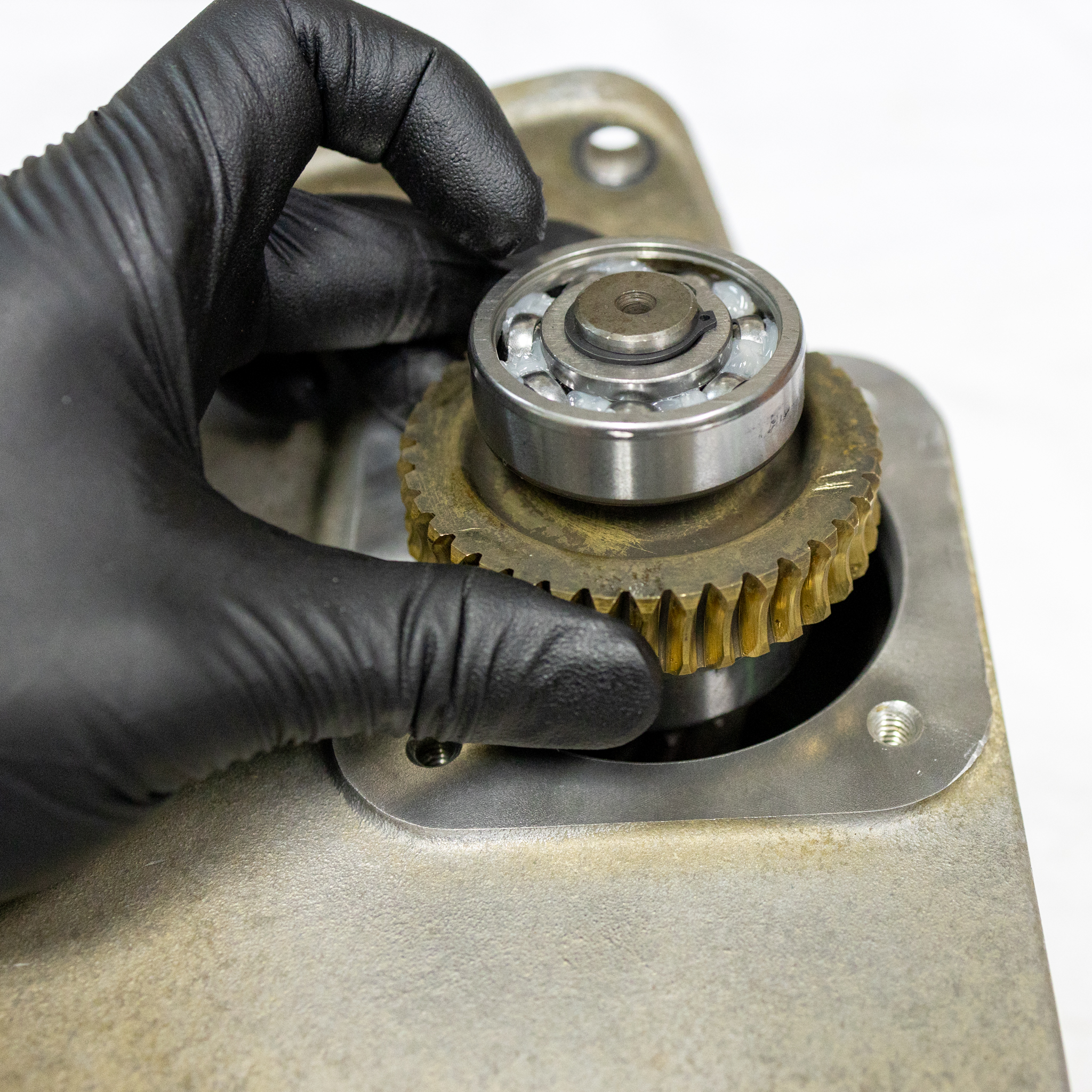

오일을 채우고 나면 마지막 기어를 넣어줍니다. 이 기어는 아래와 같이 기어끼리 잘 맞물리게 넣어줘야 합니다.



올바르게 들어간 모습입니다. 사진과 같이 기어끼리 잘 맞물리면 오른쪽 사진처럼 기어가 튀어나오게 됩니다. 정상입니다.





이제 마지막 뚜껑(Mounting Flange / 마운팅 플랜지)를 닫을 차례 입니다. 여기에도 심이 들어갑니다. 엔드 캡을 닫을때와 같이 필수사항이 아닌 권장사항입니다. 저는 이곳에도 록타이트를 이용해 혹시모를 누유의 가능성을 차단해줍니다.



마운팅 플랜지에도 고무링이 들어갑니다. 고무링이 파손되거나 조립시 사이에 끼이게 되면 누유가 될 수 있으니 조심해서 닫아줘야 합니다.



마운팅 플랜지를 닫다보면 고무링이 걸리는 순간이 있습니다. 이때는 망치로 살살 쳐서 아래 사진처럼 고무링이 손상되지 않고 잘 들어가게 해줘야 합니다.



이정도까지 들어가면 이제 볼트로 고정시켜 줘야 합니다.

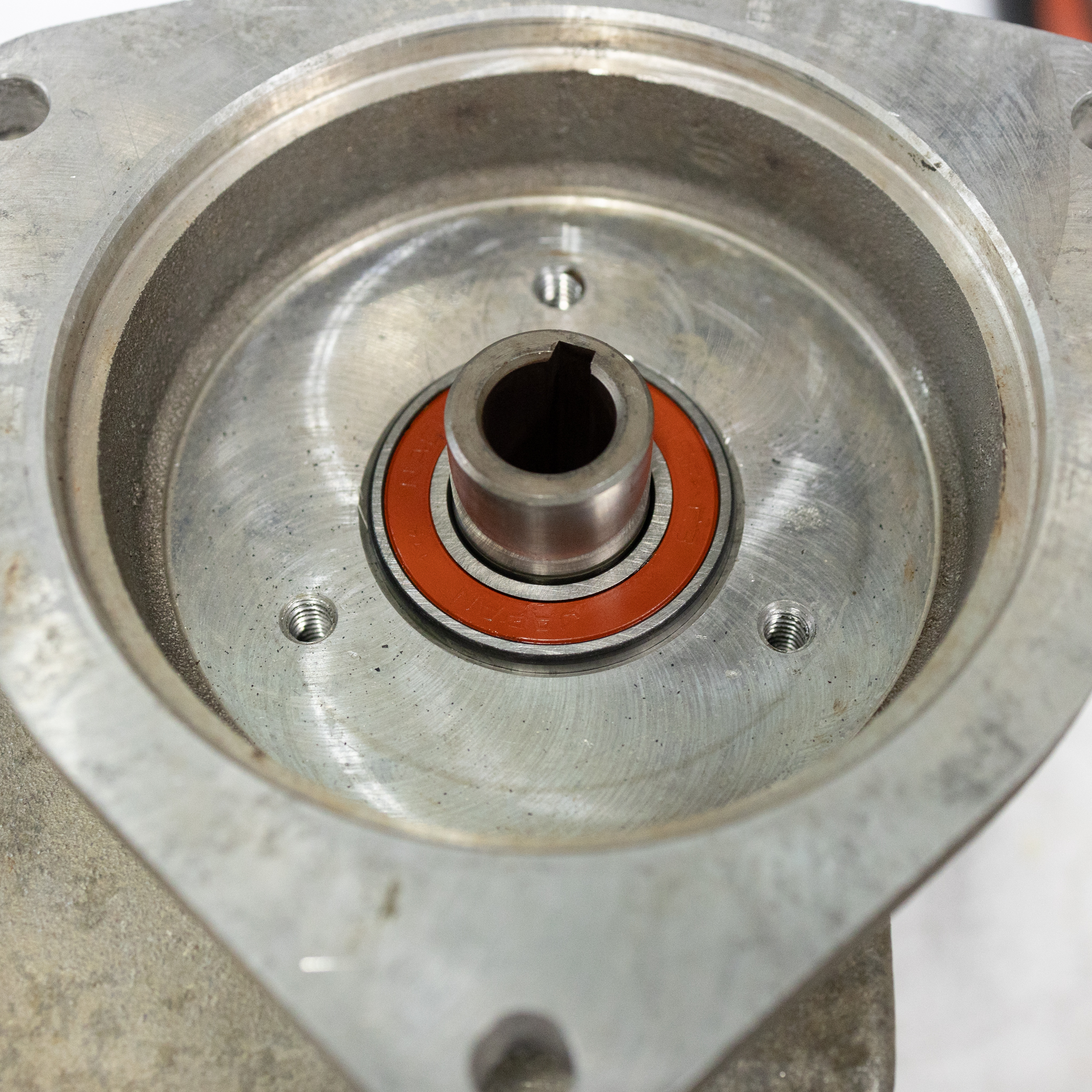

마운팅 플랜지에는 오일 씰이 들어갑니다. 이 오일씰은 마운팅 플랜지와 기어 사이에 들어가며 고무로 되어 있어 기어가 회전하는 동안에도 오일이 새어나오지 않게 막아줍니다. 손상여부에 따라 필요시 교채해야 합니다.



볼트를 사용해 꽉 잠궈 고정시켜 줍니다. 너무 많은 힘을 주게 되면 볼트가 파손될 수 있으니 조심해야 합니다.



록타이트가 조금 새어나오면 고정이 잘 된것이니 안심하셔도 됩니다.



위 뚜껑은 사용 전까지 닫아 놓습니다.

이곳은 기어박스의 숨구멍이기도 합니다.





기어박스 조립이 완료 되었습니다.

기어박스에 대한 자세한 사항은 매뉴얼을 참조 하시면 됩니다.
