프론트 엔드 드라이브 (Front End Drive) 상세 설명

Front End Drive (프론트 엔드 드라이브)

Front End Drive - XL, XLi

ITEM	QTY	PART NUMBER	구분	DESCRIPTION
1	1	000 023 139	🟩	Crank Arm
2	3	070 001 664	🟩	Clamp Stud
3	1	070 001 699	🟩	Sweep Shaft
4	3	070 001 707	🟩	Extension Spring
5	1	070 003 243	🟧	Crank Arm Screw
6	1	070 006 417	🟩	Table Cam Weldment
7	2	070 006 420	🟩	Table Cam Switch & Lever Assembly
8	1	070 006 427	🟩	Shuttle Cam
9	1	070 006 449	🟩	Sb & Sc Sweep Cam Weldment
10	1	070 006 450	🟩	Sa Sweep Cam Weldment
11	1	070 006 492	🟩	Respot Arm Link Assembly
12	1	070 006 493	🟩	Ball Joint Assembly
13	2	070 006 765	🟩	Shaft Plate
14	2	090 003 516	🟩	50Hz Gearmotor Assembly
15	2	090 003 517	🟩	60Hz Gearmotor Assembly
17	1	088 200 566	🟩	Crossbeam Weldment
18	1	090 005 550	🟩	Table Drive Assembly
19	1	090 005 565	🟩	Table Drive Shaft
20	1	090 005 589	🟩	Spot & Respot Cam
21	4	250 001 544	🟩	Outlet Cover Spacers
22	2	701 420 034	🔘	Bearing, 1-1/4 Bore, 3 Bolt Flange
23	4	809 857 125	🟧	Screw, Hex, 5/16 - 18 X ¾
24	6	809 865 165	🟧	Screw, Hex, 3/8 - 16 X 1
25	10	809 865 245	🟧	Screw, Socket Head, 3/8 - 16 X 1-1/2
26	2	809 873 405	🟧	Screw, Hex, 1/2 - 13 X 2-1/2
27	4	810 265 280	🟧	Screw, Socket Head, 3/8 - 16 X 1¾
28	8	818 239 122	🟧	Screw, Round Hd, 10 - 24 X 3/4 Sems
29	3	834 549 002	🟧	Nut, Hex, 1/4 - 20
30	12	839 665 002	🟧	Nut, Flex Lock, 3/8 - 16
31	8	843 139 002	🟧	Nut, Hex Lock, 10 - 24
32	4	844 057 002	🟧	Nut, Stover Lock, 5/16
33	3	844 073 002	🟧	Nut, Stover Lock, ½ - 13
34	2	902 900 110	🟩	Bearing Collar, 1-1/4, Locking
35	4	907 000 900	🔶	Key, High Profile
36	6	951 164 002	🟠	Washer, Split Lock, 3/8



🟩 : 일반 부품

🔘 : 베어링

🟧 : 볼트, 너트

🔶 : 키, 핀

🟠 : 와셔

---

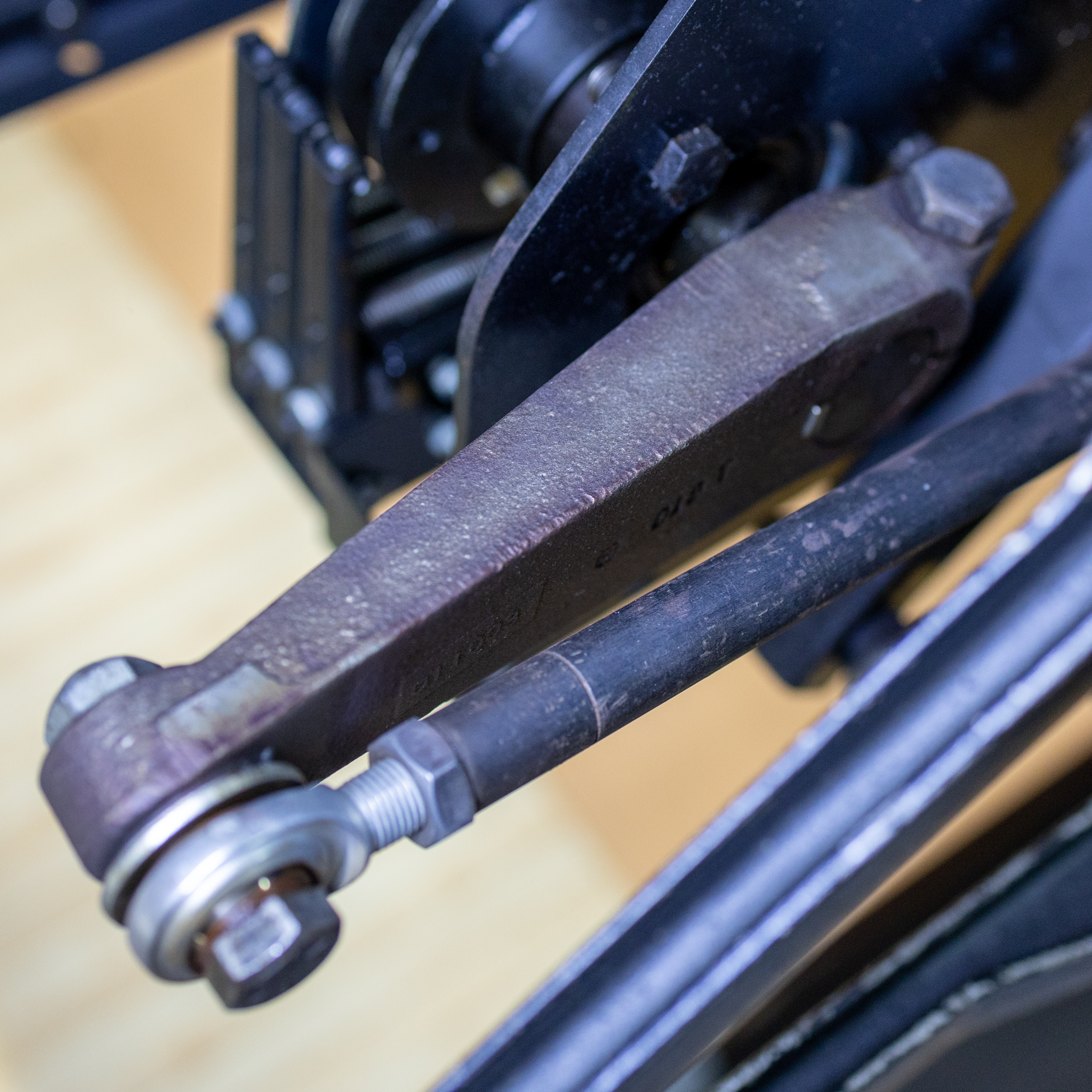

🟩 000 023 139 Crank Arm (크랭크 암)

크랭크 암은 스윕 샤프트와 로드를 연결해 준다. 스윕 모터에서 기어박스 -> 샤프트로 전달된 동력은 로드를 통해 스윕을 움직이게 한다.

000 023 139 Crank Arm (크랭크 암)



🟩 070 001 664 Clamp Stud (클램프 스터드)
클램프 스터드는 샤프트에 부품을 고정시키기 위해 사용된다. 같은 부품명에 부품번호가 다른 이유는 사용되는 클램프 스터드의 규격이 다르기 때문이다. 규격은 부품 명 뒤에 치수로 적힌다.

070 001 664 Clamp Stud (클램프 스터드)




🟩 070 001 699 Sweep Shaft (스윕 샤프트)
샤프트(Shaft)는 기다란 막대, 자루를 뜻한다. 스윕 샤프트는 기어박스의 동력을 전달하기 위한 쇠로 된 기다란 막대다. 이곳에 스윕 캠이 부착되어 스윕의 작동을 제어한다. 테이블 샤프트와 비슷하지만 서로 호환되지 않는다.



🟩 070 001 707 Extension Spring (익스텐션 스프링)
익스텐션 스프링은 직역하자면 인장 코일 스프링이다. 모양이 번데기를 닮아서 흔히 번데기 스프링이라고 부른다. 리스팟 암 링크(Respot Arm Link)와 스팟팅 암 링크(Spotting Arm Link)와 프레임을 연결하여 필요한 장력을 제공한다.





🟧 070 003 243 Crank Arm Screw (크랭크 암 스크류)
스윕의 크랭크 암(Crank Arm)과 로드의 로드엔드를 연결해 주는 볼트다.

070 003 243 Crank Arm Screw (크랭크 암 스크류)




🟩 070 006 417 Table Cam Weldment (테이블 캠)
부품명에 Weldment는 용접물이라는 뜻으로 용접에 의한 접합물의 총칭이다. 여기서는 테이블 캠이 용접으로 하나의 접합물로 이해하면 된다. 테이블 캠은 테이블 드라이브 샤프트(Table Drive Shaft)에 장착된다. 테이블 드라이브 샤프트의 회전각도에 따라서 스위치를 작동시킨다. 각각의 캠 각도가 틀어지지 않도록 하기 위해 용접으로 고정되어 있다. 작동 방법에 대한 자세한 내용은 매뉴얼을 참조하면 된다.







🟩 070 006 420 Table Cam Switch & Lever Assembly (테이블 캠 스위치 & 레버 어셈블리)
부품명에 Assembly는 Assemble(동사 / 모으다, 조립하다)의 명사형태로 여기서는 조립된 하나의 커다란 부품을 말한다.
테이블 캠 스위치 & 레버 어셈블리는 테이블 캠에 맞닿은 부품으로 Mp Chassis와 연결되어 있다. 테이블 캠에 맞닿은 레버가 움직이면서 스위치를 눌렀다 떼었다 하는 신호를 Mp Chassis로 보낸다. Mp Chassis에서는 이 신호를 받아 모터를 작동시킨다. 작동 방법에 대한 자세한 내용은 매뉴얼을 참조하면 된다.

070 006 420 Table Cam Switch & Lever Assembly (테이블 캠 스위치 & 레버 어셈블리))







🟩 070 006 427 Shuttle Cam (셔틀 캠)
셔틀 캠은 테이블 드라이브 샤프트(Table Drive Shaft)에 장착되며 샤프트의 움직임에 따라 셔틀을 기계적으로 제어한다. 테이블 드라이브 샤프트와 셔틀 캠 사이에는 키가 들어가 작동 중 회전으로 인해 위치가 변경되지 않도록 한다. 셔틀 오퍼레이팅 어셈블리(Shuttle Operating Assembly)의 캠 팔로워(Cam Follower)와 맞닿아 있다. 커다란 원반모양의 한쪽이 움푹 들어간 형태로 되어 있다. 캠 팔로워가 움푹 들어간 곳을 지나가면 셔틀이 작동되면서 빈에 있는 핀을 핀컵으로 떨어뜨려준다.







🟩 070 006 449 SB & SC Sweep Cam Weldment (SB & SC 스윕 캠)
스윕 캠은 테이블 캠과 다르게 2개로 나뉜다. SA와 SB & SC다. 2개로 나뉘는 이유는 SA로 스윕의 위치를 별도로 조정하기 위함이다. 테이블과 스윕은 적절한 타이밍으로 작동돼야 사이클이 꼬이지 않는다. 이를 맞춰주기 위해 스윕의 위치를 별도로 조정 가능하도록 캠을 2개로 분리했다.

070 006 449 SB & SC Sweep Cam Weldment (SB & SC 스윕 캠)







🟩 070 006 450 SA Sweep Cam Weldment (SA 스윕 캠)
SA스윕 캠의 스윕의 정지 위치를 조정한다. 작동 방법과 조정 방법에 대한 자세한 내용은 매뉴얼을 참조하면 된다.

070 006 450 SA Sweep Cam Weldment (SA 스윕 캠)







🟩 070 006 492 Respot Arm Link Assembly (리스팟 암 링크 어셈블리)
리스팟 암 링크 어셈블리는 테이블의 리스팟 로드와 연결된다. 스팟 & 리스팟 캠(Spot & Respot Cam)의 움직임에 따라 로드를 당겨주고 밀어준다. 익스텐션 스프링(Extension Spring) 2개로 연결되어 캠 팔로워가 스팟 & 리스팟 캠에 잘 맞닿아 움직이게 해 준다.







🟩 070 006 493 Ball Joint Assembly (볼 조인트 어셈블리)
볼 조인트 어셈블리는 솔레노이드와 스팟 & 리스팟 링크 어셈블리를 연결해 준다. 중간 부분이 자유롭게 위아래로 움직일 수 있게 되어 있다.

070 006 493 Ball Joint Assembly (볼 조인트 어셈블리)







🟩 070 006 765 Shaft Plate (샤프트 플레이트)
테이블 드라이브 샤프트와 스윕 샤프트의 위치를 고정시켜 준다.







🟩 090 003 516 50Hz Gearmotor Assembly (50헤르츠 기어모터 어셈블리)
🟩 090 003 517 60Hz Gearmotor Assembly (60헤르츠 기어모터 어셈블리)
기어박스와 모터가 연결된 하나의 동력전달 장치다. 기어박스와 모터는 같은 주파수를 사용해야 한다. 즉 50Hz 모터에는 50Hz 기어박스를 60Hz 모터에는 60Hz 기어박스를 사용해야 한다. 기어박스와 모터 외부에 주파수가 표시되어 있다. 이는 초당 회전수와 관련 있으며 서로 다른 주파수의 기어박스와 모터를 사용하게 되면 회전수가 불일치하여 비정상적으로 작동된다.

Gearmotor Assembly (기어모터 어셈블리)



🟩 088 200 566 Crossbeam Weldment (크로스 빔)
프론트 엔드의 모든 부품이 장착되는 커다란 프레임이다.



🟩 090 005 550 Table Drive Assembly (테이블 드라이브 어셈블리)
테이블의 높이를 조절해 주는 장치다. 솔레노이드의 작동 여부에 따라 테이블 드라이브 어셈블리의 편심 작동 여부가 결정된다. 편심의 작동 여부가 테이블의 높낮이를 조절해 주게 된다. 자세한 작동 방법은 매뉴얼이나 영상을 참고하면 된다.



🟩 090 005 565 Table Drive Shaft (테이블 드라이브 샤프트)
샤프트(Shaft)는 기다란 막대, 자루를 뜻한다. 테이블 드라이브 샤프트는 기어박스의 동력을 전달하기 위한 쇠로 된 기다란 막대다. 이곳에 테이블 캠, 스팟 & 리스팟 캠, 셔틀캠이 장착된다.



🟩 090 005 589 Spot & Respot Cam (스팟 & 리스팟 캠)
스팟 & 리스팟 캠은 스팟팅 암 링크 어셈블리, 리스팟 암 링크 어셈블리의 캠 팔로우 베어링과 맞닿아 움직인다. 베어링이 정해진 길을 따라 움직이면 스팟팅 암 링크 어셈블리와 리스팟 암 링크 어셈블리가 앞 뒤로 움직인다. 이를 통해 테이블이 움직일때 스팟팅과 리스팟팅이 작동된다.



🟩 250 001 544  Outlet Cover Spacers
프레임과 캠 스위치 & 레버의 간격 조절을 위한 스페이서다.







🔘 701 420 034 Bearing, 1-1/4 Bore, 3 Bolt Flange (베어링)
Bore는 (드릴 등으로 판) 구멍이라는 뜻을 가진 단어로 여기서는 1-1/4이라는 베어링의 사이즈를 뜻한다.
[Flange는 옆을 뜻하는 중세 프랑스러 Flanche가 영국 방언에서 명사의 형태로는 Flanch, 동사의 형태로는 flange로 사용되었으나, 동사가 명사의 뜻을 대신하게 됨. 고정력을 강화하는 부속인 플랜지를 이르는 말. / 위키낱말사전] 즉, 여기서 Flange는 고정력을 강화하는 부속으로 3개의 볼트로 고정됨을 뜻한다.
1-1/4 Bore, 3 Bolt Flange는 베어링에 대한 설명이다.

701 420 034 Bearing, 3 Bolt Flange(3볼트 플랜지 베어링)



🟩 902 900 110 Bearing Collar, 1-1/4, Locking
베어링 칼라는 베어링과 닿아 있다. 샤프트가 움직이지 않도록 고정시켜 주는 역할을 한다.



🔶 907 000 900 Key, High Profile
키는 샤프트와 연결되는 부품의 사이에 들어간다. 샤프와 부품이 같이 회전할 수 있도록 고정시켜 주는 역할을 한다. High Profile은 키의 높이가 높은 것을 뜻한다.



---

아래는 표준 규격의 볼트, 너트, 와셔다.



000 000 000 = 부품 번호

Screw, Hex, = Screw는 볼트 / Nut는 너트 / Washer는 와셔 / Socket Head = 육각 렌치를 사용하는 볼트 / Round Hd = +드라이버를 사용하는 볼트 / Flex Lock, Hex Lock, Stover Lock, Split Lock = 풀림 방지 /

00/00 - 00 X 00/00 = 표준 규격

Bag of 00 / 한 묶음 판매 ex) Bag of 10 = 10개가 한 묶음





🟧 809 857 125 Screw, Hex, 5/16 - 18 X 3/4
🟧 809 865 165 Screw, Hex, 3/5 - 16 X 1
🟧 809 865 245 Screw, Socket Head, 3/8 - 16 X 1-1/2
🟧 809 873 405 Screw, Hex, 1/2 - 13 X 2-1/2
🟧 810 265 280 Screw, Socket Head, 3/8 - 16 X 1¾
🟧 818 239 122 Screw, Round Hd, 10 - 24 X 3/4 Sems

🟧 834 564 002 Nut, Hex, 1/4 - 20
🟧 839 665 002 Nut, Flex Lock, 3/8 - 16
🟧 843 139 002 Nut, Hex Lock, 10 - 24
🟧 844 057 002BG Nut, Stover Lock, 5/16 - 18
🟧 844 073 002 Nut, Stover Lock, ½ - 13

🟧 951 164 002 Washer, Split Lock, 3/8



'셈스나사'의 어원은 pre-asSEMbled washers and screws의 약자로서, Illinois Tool Works (ITW)의 등록상표에서 출원된 어원입니다.
와셔 부분이 미리 조립되어 있다는 의미로서, 종류는 스프링와셔와 평와셔가 한 장씩 조립된 2장 셈스와, 스프링와샤가 1장 조립된 1장 셈스가 준비돼 있습니다. 와셔 부분은 사각으로 돼 있는 것도 준비 돼 있으니 참고하시길 바랍니다.

[출처] 셈스나사에 대해서 (SEMS Screws)|작성자 2N100믿음상사

2N100/믿음상사 - 정밀나사의 모든것 : 네이버 블로그



즉 여기서 Sems라는 것은 볼트에 와셔가 조립된 상태로 판매된다는 뜻이다.






---





설명에 정확하지 않은 부분이 있을 수 있습니다.
더 궁금한 부분이나 수정이 필요한 부분은 바로 말해주시면
수정하도록 하겠습니다.



 최초 작성일 : 2024년 4월 29일

최근 수정일 : 2024년 7월 27일
