쿠션 조립 (Cushion assembly)

쿠션을 조립해 보겠습니다.





쿠션에 들어가는 부품은 매우 무겁습니다. 작업 시 안전에 유의해야 합니다.





쿠션 조립에 필요한 주요 부품입니다.

위에서부터

P/N	Description
070 002 050	Tube Weldment, R,H. Machine (Odd)	튜브 (홀수)
070 002 252	Tube Weldment, L,H. Machine (Even)	튜브 (짝수)
090 005 230	Cushion Cover	쿠션 커버
000 024 795	Plank, L,H. Machine (Even)	플랭크 (짝수)
000 024 796	Plank, R,H. Machine (Odd)	플랭크 (홀수)
000 024 807	Rubber Cushion, R,H. Machine (Odd)	쿠션 고무 (홀수)
000 024 808	Rubber Cushion, L,H. Machine (Even)	쿠션 고무 (짝수)
000 022 770	Sponge Rubber Cushion Pad	쿠션 스펀지 패드
000 026 450	Curtain Assembly	커튼



부품명 뒤에 R, H Machine (Odd) / L, H Machine (Even)으로 적혀 있는 것은 좌, 우를 구분하여 사용해야 합니다.

기계를 뒤에서 바라봤을 때 오른쪽이 홀수, 왼쪽이 짝수입니다.

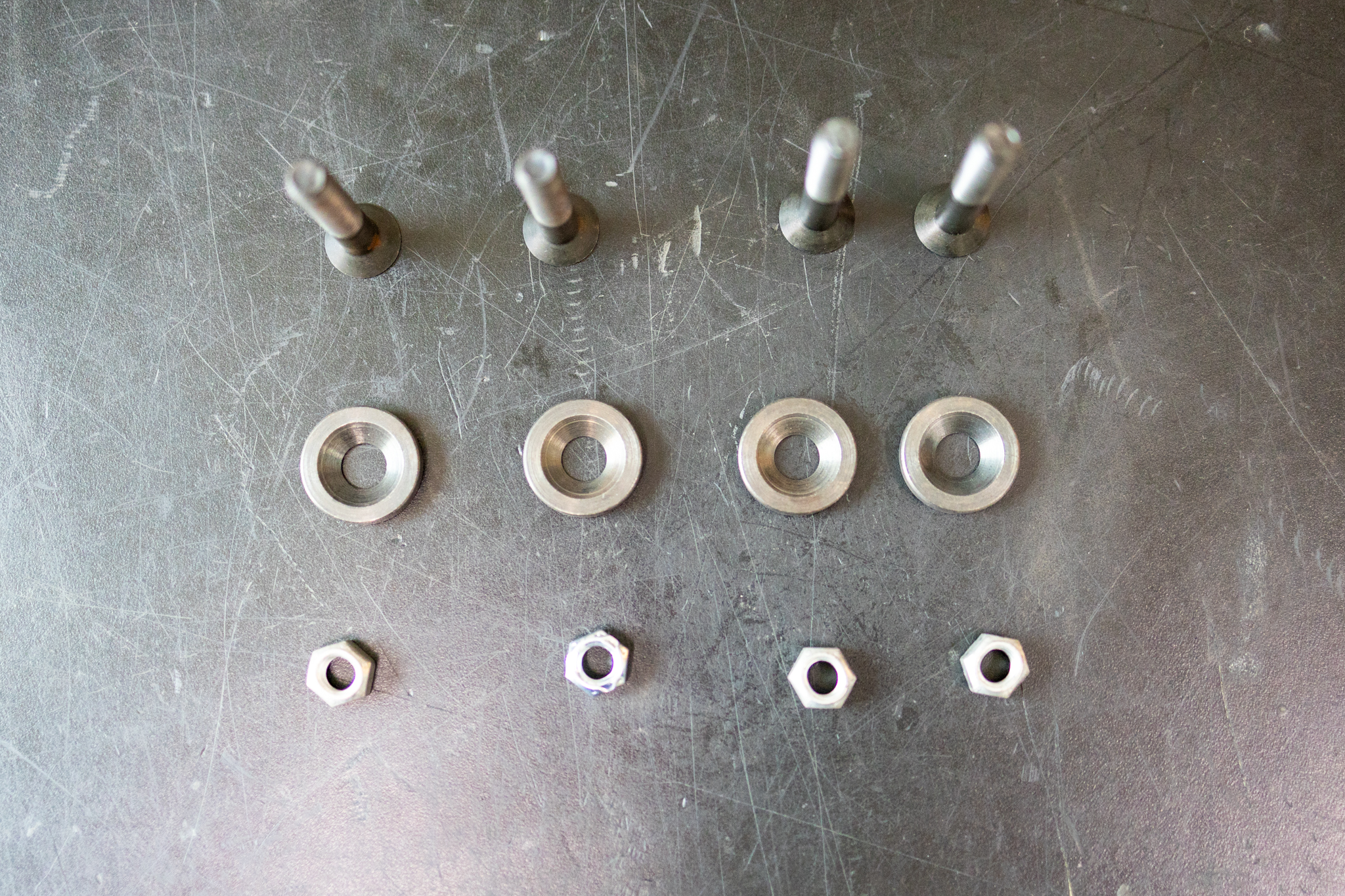

플랭크와 튜브를 연결해 주는 볼트, 너트, 와셔입니다.





쿠션은 조립 순서가 중요합니다. 자주 하는 작업이 아니다 보니 순서가 헛갈릴 수 있습니다.

이럴 때는 매뉴얼의 도면을 참고합니다. 도면에 그려진 순서대로 조립하면 됩니다.



조립 순서는

1. 튜브와 플랭크를 고정시켜 줍니다.
2. 플랭크 위에 스펀지 패드, 커튼, 쿠션 고무, 쿠션 커버 순서로 쌓아 줍니다.
3. 리벳을 이용해 쌓아 둔 부품들을 고정시킵니다.
4. 공구를 사용해 리벳을 당겨 플랭크에 고정시킵니다.
5. 리벳을 정리해 줍니다.

조립은 어렵지 않습니다.





쿠션 플랭크의  옆면모습입니다.

볼의 충격을 견디기 위해 매우 두껍게 되어 있습니다.



쿠션 플랭크에 와셔는 필수입니다. 와셔가 표면적을 넓혀줘서 나무가 깨지지 않고 고정하기 위한 충분한 힘을 받을 수 있게 해 줍니다.





볼트는 길이가 긴 것과 짧은 것이 있습니다. 이는 플랭크의 위아래 두께가 다르기 때문입니다.





플랭크에 와셔와 볼트를 넣으면 이런 모습입니다.





플랭크와 튜브를 연결할 때 너트가 풀리지 않도록 스프링 와셔와 록타이트를 사용합니다.

쿠션 플랭크는 볼의 충격을 직접적으로 받는 부분이라서 지속적인 충격으로 인해 너트가 풀리게 됩니다. 이를 방지하기 위함입니다.





록타이트를 바른 후 너트로 고정시켜 줍니다. 너무 세게 조여주면 플랭크가 깨질 수 있으니 조심해야 합니다.

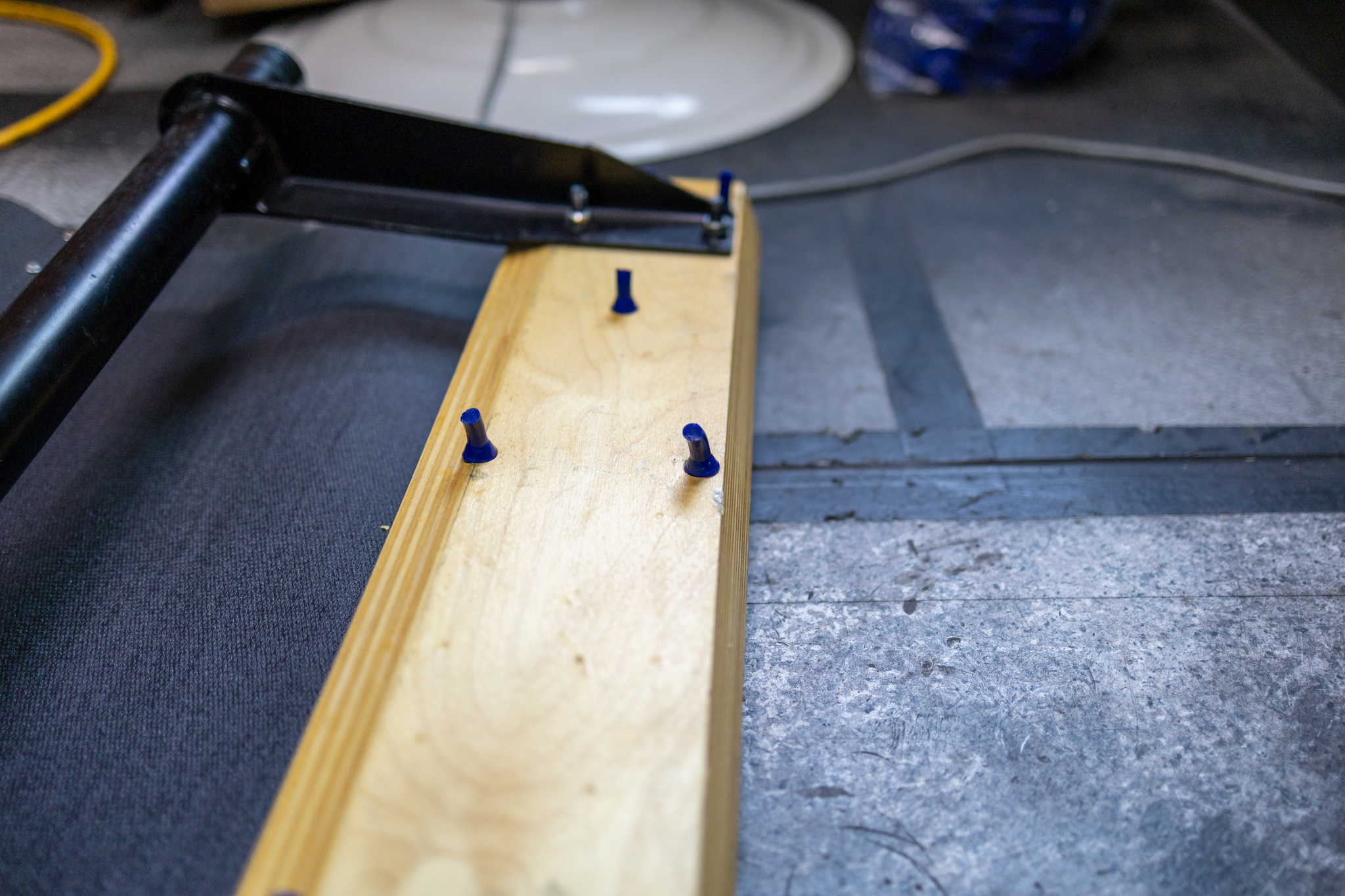

플랭크와 튜브가 고정된 모습입니다.

이제 이 위로 부품을 순서대로 쌓아줍니다.



스펀지 패드의 구멍과 플랭크의 구멍이 일치되도록 놓습니다.





커튼도 구멍에 맞게 놓습니다.



커튼 위로 쿠션 고무와 쿠션 커버를 올려줍니다.

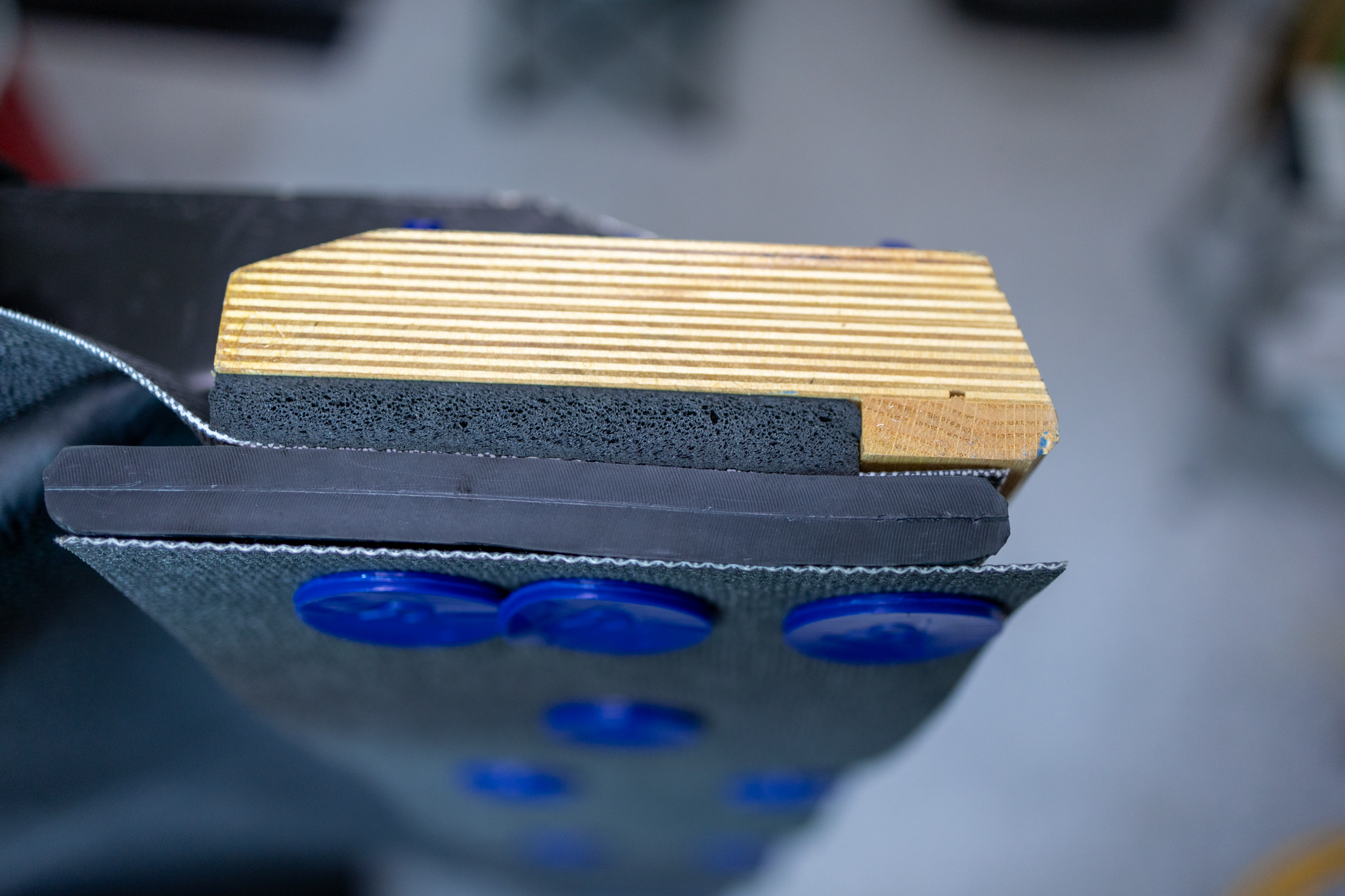

다 쌓은 모습을 옆에서 보면 이런 모습입니다.





다 쌓은 부품을 하나로 고정시켜 주는 역할을 리벳이 해 줍니다.

리벳을 플랭크에 완전히 고정시키기 전 오른쪽 사진처럼 장착을 해줍니다.





리벳은 총 16개가 들어갑니다.

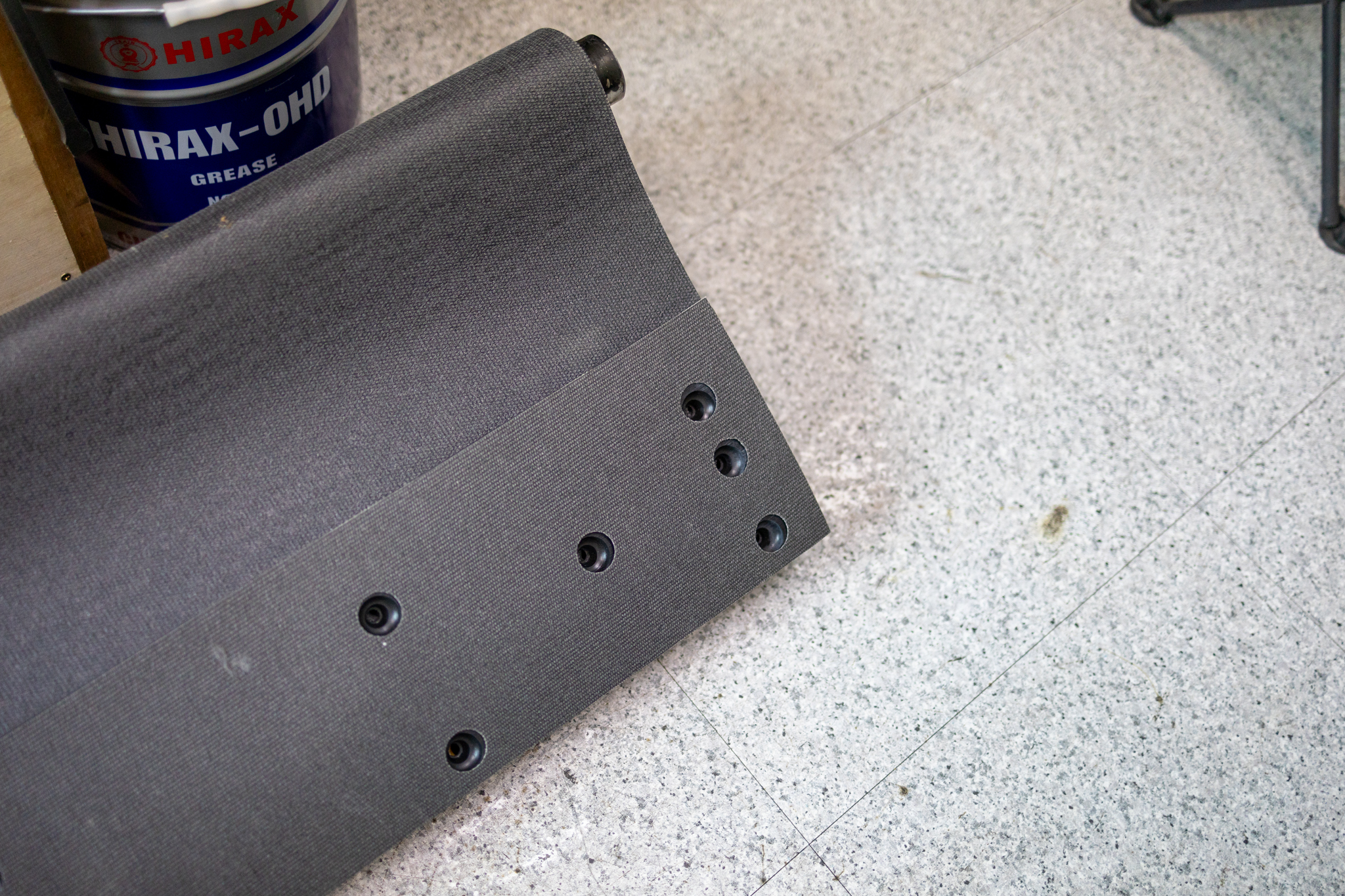

리벳을 다 꽂으면 이런 모습이 됩니다.





리벳을 플랭크에 완전히 고정시키기 위해서는 특수 공구가 필요합니다. 리벳을 당겨 플랭크에 걸릴 수 있게 해줍니다.



---

쿠션 리벳 고정 방법



만약 리벳이 공구에 걸리지 않는다면 아래와 같은 방법으로 고정시킬 수 있습니다.







---





리벳은 끝을 조금 남겨두고 잘라내 깔끔하게 정리해 줍니다.

한번 당겨서 고정시킨 리벳은 뺄 수 없습니다. 만약 리벳을 제거해야 한다면 잘라내서 빼는 방법밖에는 없습니다.





리벳 제거 방법





리벳이 모두 정리되고 난 뒤의 모습입니다.

깔끔하게 작업된 모습을 볼 수 있습니다.



이로써 쿠션 조립 작업이 완료되었습니다.
