XLi 디스트리뷰터 한국어 매뉴얼 [Section 0. 매뉴얼 기본 안내]

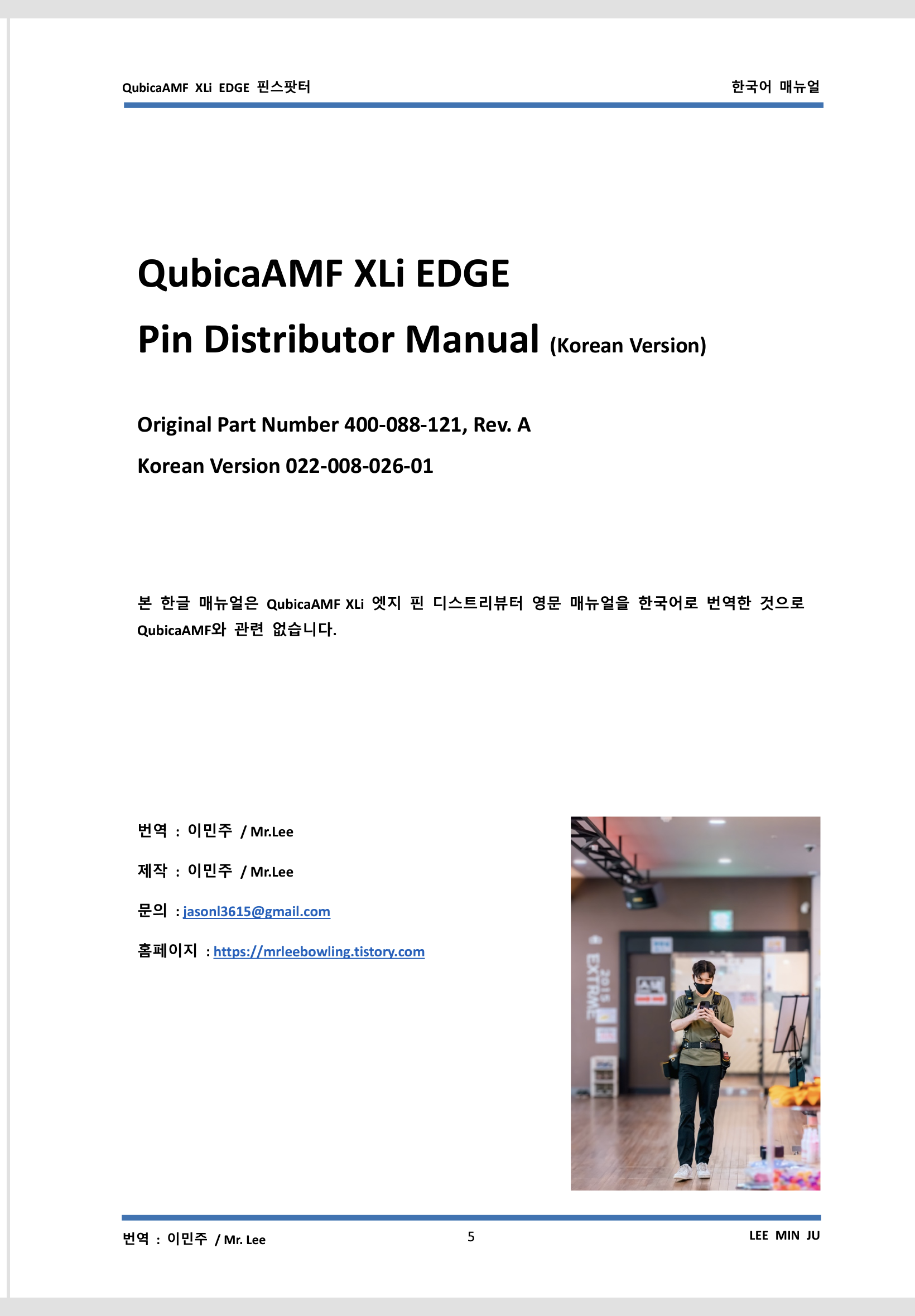

XLi EDGE 핀 디스트리뷰터 한국어 매뉴얼

오리지널 영문 버전 : 400-088-021, Rev. A

한국어 번역 버전 : 020-080-025-01





번역 : 이민주 / Mr.Lee

제작 : 이민주 / Mr.Lee



문의 :  jasol3615@gmail.com



---



본 한국어 매뉴얼은 QubicaAMF에서  제공하는 영문 매뉴얼을 한국어로 번역한 것입니다. 오리지널 영문 매누얼의 내용을 최대한 담았습니다. 용어는 영문 매뉴얼에서 사용하는 용어를 그대로 사용했습니다.



한국어 매뉴얼의 번역에 대해 여러번 확인, 수정했으나 오류가 있을 수 있습니다. 만약 오류가 발견되었다면 바로 수정하도록 하겠습니다. 한국어 매뉴얼은 섹션별로 블로글에 업로드되어 있습니다.



---

전체 목차



안전

Section 1. 소개

     1.1 매뉴얼 사용 방법



Section 2. 디스트리뷰터 작동 및 조정

     2.1 디스트리뷰터 작동

     2.2 디스트리뷰터 벨트 교체

         2.2.1 디스트리뷰터 벨트 정리

         2.2.2 바이스 레이서 사용방법

         2.2.3 좋은 상태 식별 방법

     2.3 디스트리뷰터 탈거

     2.4 디스트리뷰터 교체

     2.5 디스트리뷰터 캠 작동

     2.6 디스트리뷰터 조정

     2.7 디스트리뷰터 익센트릭 롤러 조정

     2.8 디스트리뷰터 트립 레버

     2.9 트립 케이블 조정

     2.10 디스트리뷰터 밸런스 조정



Section 3. 윤활 지침

     3.0 윤활 지침

     3.1 윤활

     3.2 윤활유 기호

     3.3 디스트리뷰터 드라이브, 그림 3-1

     3.4 디스트리뷰터, 그림 3-2

     3.5 디스트리뷰터, 그림 3-3



Section 4. 예방적 유지 관리

     4.0 예방적 유지 관리

     4.1 25,000 프레임 유지 관리

         4.1.1 디스트리뷰터 클러치 어셈블리

     4.2 100,000프레임 유지 관리

         4.2.1 클리너를 사용한 디스트리뷰터 세척

         4.2.2 디스트리뷰터 드라이브 샤프트 어셈블리

     4.3 400,000 프레임 유지 관리

         4.3.1 디스트리뷰터 어셈블리



Section 5. 문제 해결

     5.0 문제 해결

         5.1 증상 : 디스트리뷰터가 올바른 빈 위치에 핀을 공급하지 않는다.

         5.2 증상 : 빈의 한 위치에서 연속적으로 또는 산발적으로 많은 핀을 공급합니다.

         5.3 증상 : 핀 헤드가 빈 포켓으로 먼저 들어간다.

         5.4 증상 : 디스트리뷰터가 작동중 빈의 프론트 엔드에 닿는다.



Section 6. 도면 및 부품 번호
