테이블이 핀을 잡지 못하는 증상











2구 세팅할 때 테이블이 6번 핀을 잡지 못합니다.

왜 이런 증상이 발생하는지 점검해봤습니다.

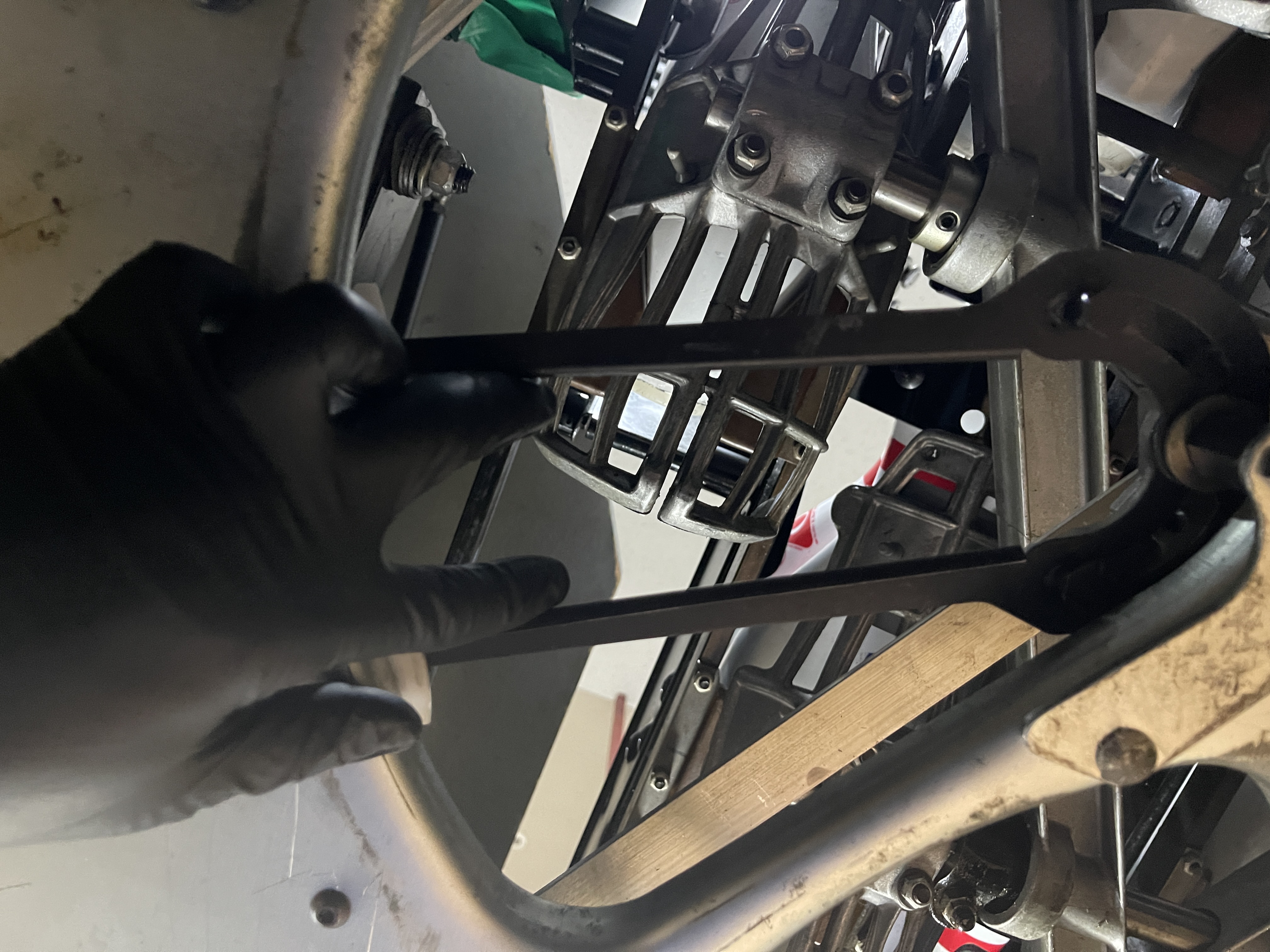

셀은 정상적으로 작동하지만 위 사진과 같이 Respot Yoke(090-004-118)의 Setscrew(807-650-050)이 풀려 있었습니다.

그래서 셀 핑거가 핀을 잡을 수 있을 정도로 충분히 닫히지 못했습니다.

Setscrew(070-650-050)는 셀 핑거의 닫힘 정도를 조절해주는 역할을 합니다.









육각렌치로 Setscrew(070-650-050)을 조절하여 셀 핑거가 핀을 충분히 잡을 수 있도록 조정했습니다.

아래 영상이 조정 후 모습입니다.







영상에서 보면 6번핀을 정상적으로 잡아 올려주지만 다른 핀과 높이가 다른 것을 알 수 있습니다. 이런 경우 셀 핑거가 너무 많이 닫혀서 핀을 높게 잡아 올려는 것입니다. Setscrew(070-650-050) 조정하여 다른 핀과 높이를 맞춰 줘야 합니다.











다시 조정한 모습입니다.

다른 핀들과 높이가 같아졌습니다. 핀 높이는 오차범위 내에서 맞춰주면 됩니다.





자세한 조정 방법은

2022.08.17 - [AMF MANUAL/XLi EDGE Pinspotter] - XLi EDGE 한글 매뉴얼 [Section 4.2.2 테이블 조정 - 02]

XLi EDGE 한글 매뉴얼 [Section 4.2.2 테이블 조정 - 02]

를 참고 하시기 바랍니다.







---
